Řízení technologie čistírny odpadních vod - Doubravice nad Svitavou
Popis reference
- Země: Česká republika
- Název akce: Řízení technologie čistírny odpadních vod - Doubravice nad Svitavou
- Realizace: ELPREMO spol. s r.o.
- Rok realizace: 2013
- Řídicí systém: Tecomat TC700 a Tecomat Foxtrot
- Programové vybavení: Mosaic + SCADA Control web
V průběhu roku 2013 byla v obci Doubravice nad Svitavou vybudována čistírna odpadních vod jako součást systému kanalizace pro několik okolních obcí. Realizace systému řízení pro tuto čističu byla provedena společností ELPREMO spol. s r.o., která má v automatizaci bohaté zkušenosti.
Jako řídicí systém byl vhodně zkombinovaný náš velký modulární řidicí systém Tecomat TC700 a kompaktní Tecomat Foxtrot.
Řídicí systém

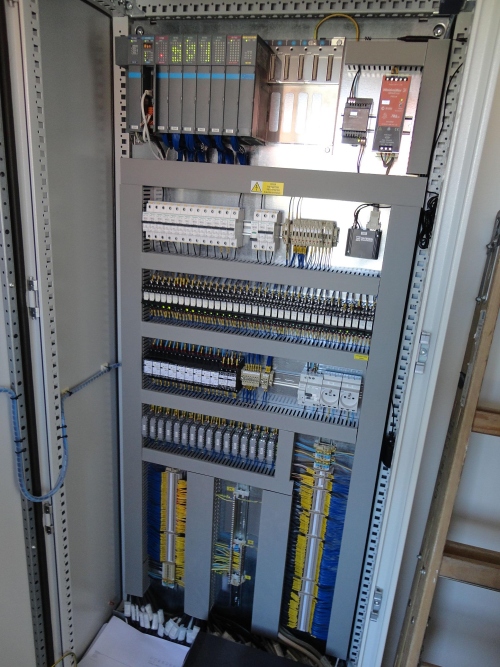

Technologické zařízení ČOV Doubravice nad Svitavou je řízeno PLC řady Tecomat TC700 s centrálním modulem CP‑7004 a I/O moduly v celkové konfiguraci 128 DI, 32 DO a 32 AI. Pohony vybavené frekvenčními měniči jsou řízeny a monitorovány po komunikační sběrnici Modbus RTU. U ostatních pohonů je použito standardního způsobu ovládání po binárních a analogových signálech.
Chod technologie ČOV je optimalizován za použití dnes již klasických řídících vazeb – regulace otáček dmychadel v nitrifikační fázi aktivace od kyslíkové sondy, řízení průtoku vratného kalu dle průtoku na odtoku, automatické vypouštění a vyplachování dešťové zdrže, atd.

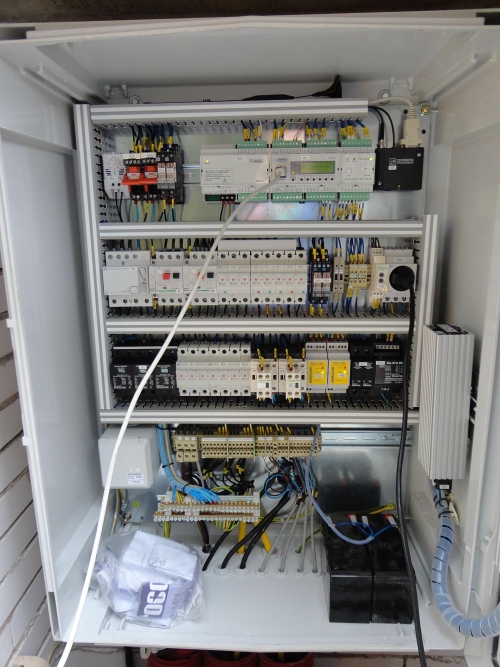

Na celkem šesti kanalizačních čerpacích stanicích v lokalitách Doubravice nad Svitavou a Újezd u Boskovic jsou použity systémy Tecomat Foxtrot, osazené základními moduly CP‑1004 a CP‑1014, včetně napájecích a rozšiřujících modulů o konfiguraci každé stanice 16 DI, 6 DO, 4 AI. Přenosy základních provozních a poruchových stavů mezi ČS a ČOV jsou realizovány pomocí SMS zpráv předávaných GSM modemy řízenými AT příkazy.
Pro místní vizualizaci technologie ČOV a ČS slouží vizualizační pracoviště se SCADA systémem Control Web. Vzdálený dohled nad chodem technologického zařízení v době nepřítomnosti obsluhy je zajištěn formou SMS zpráv zasílaných na mobilní telefony provozovatele. Navíc jsou důležitá data z ČOV a ČS předávána po sériové komunikaci Modbus RTU pro následné zpracování v dispečerském systému VAS Boskovice.
