Řízení technologie úpravny vody - Rajhradice

Popis reference

  • Země: Česká republika
  • Název akce: řízení technologií úpravny vody v Rajhradicích
  • Realizace: Ing. Pavel Smilek
  • Rok realizace: 2011
  • Řídicí systém: Foxtrot CP-1005 + příslušné I/O jednotky pro měření veličin (hladin nádrží, tlaků v okruzích čerpadel, apod.) a ovládání (klapek v nádržích, bypassu a systému automatického čištění filtru, apod.)
  • Programové vybavení: interní web server (3 stránky veřejné pro potřebu zákazníka + 6 stránek s konfigurací a dálkovým řízením ve třech úrovních přístupu pod heslem)

Účelem této aplikace bylo převzít původní poloautomatizované ovládání úpravny vody založené na systému AMAP99 (výrobce AMiT), jehož implementátor již nejevil zájem o opravu a rozšíření systému. Vzhledem ke stáří AMAPu bylo rozhodnuto o nové implementaci, která by podstatně rozšířila možnosti zařízení.

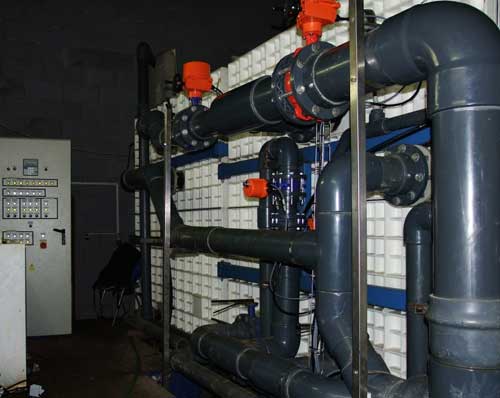

Určitou komplikací byla nutnost zajistit nepřetržitý provoz systému bez jakéhokoliv výpadku technologie (zákazníkem je společnost odebírající vodu ve třísměnném provozu), proto bylo nutno nový systém po částech připojovat a programovat tak, aby postupně bez jakéhokoliv výpadku přebíral funkce starého systému a běžel určitou dobu synchronně s ním. Tomu také odpovídá netypická instalace paralelně do původního rozvaděče ke stávajícím silovým obvodům.

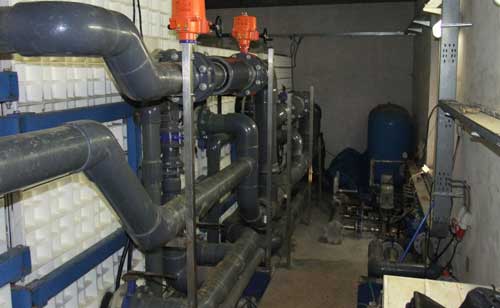

Aplikace řídí chod vstupních čerpadel, dávkování chemie, automatické čištění filtrační  nádrže na základě několika kritérií, chod výstupní čerpací stanice (tlaky, řízení hladiny akumulační nádrže, bypass, apod.).

PLC Tecomat Foxtrot je v současnosti hlavní a jediný řídící systém. Jeho interní webserver zajišťuje vzdálenou komunikaci s operátory úpravny, kteří již nemusí být v pravidelných intervalech přítomni, s majitelem úpravny (denní a měsíční logy čerpání jsou zasílány z Foxtrotu také e-mailem), se zákazníkem (informace o průtoku a logy čerpání), umožňuje dálkovou změnu parametrů řízení úpravny. Veškerá činnost PLC je také logována a vzdáleně uchovávána v e-mailu dodavatele pro potřeby pozdější analýzy chování systému a řešení případných potíží. Foxtrot komunikuje i prostřednictvím SMS zpráv (alarmy a varování, nebo infoSMS na vyžádání), popř. může v naléhavém případě i prozvánět operátora, popř. majitele, nebo jejich zástupce dle předvoleného seznamu.

Řídící systém

Řídící systém zde sestává z centrální jednotky Foxtrot CP-1005 a příslušných I/O jednotek pro měření veličin (hladin nádrží, tlaků v okruzích čerpadel, apod.) a ovládání (klapek v nádržích, bypassu a systému automatického čištění filtru, apod.)
Pro vizualizaci systémů řízení je použit interní web server (3 stránky veřejné pro potřebu zákazníka + 6 stránek s konfigurací a dálkovým řízením ve třech úrovních přístupu pod heslem).
