Systém vodárenských nádrží Nicosia a Larnaca - Kypr

Popis reference

V posledním únorovém týdnu 2011 byla zákazníkovi předána do plného provozu soustava 67 monitorovacích a ovládacích stanic pro vodárenskou správu kyperského hlavního města Nicosie (Water board of Nicosia) a Larnaky - 3. největšího města ostrova (Larnaca Water Board).

Zákazník vypsal tendr v roce 2009 s cílem vybudovat moderní monitorovací síť pro maximální operativnost. Teco a.s. dodala jako účastník WaterSCADA konsorcia, které zakázku získalo ve výběrovém řízení, 67 řídicích systémů Foxtrot.

Dispečerská úroveň

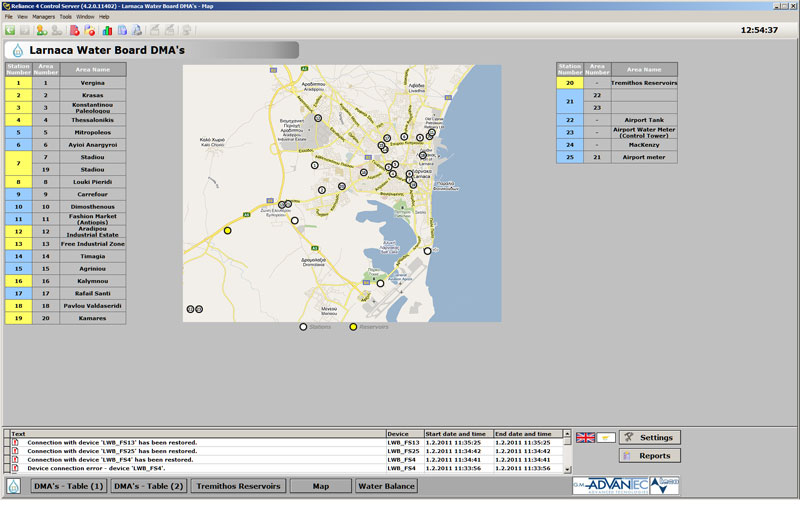

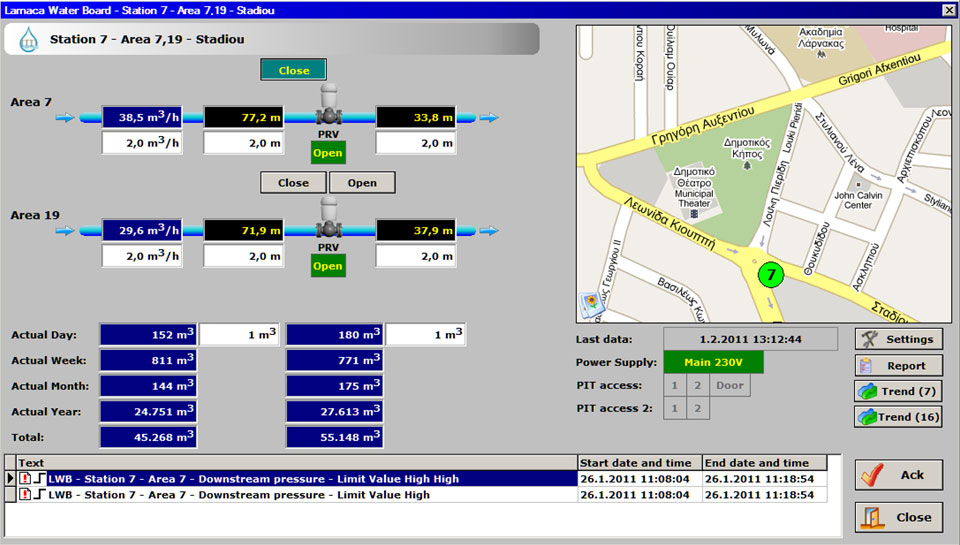

Každé město má svůj samostatný centrální server komunikující bezdrátově se všemi stanicemi příslušejícími do jeho správy. Pro spojení je využita GSM síť a technologie GPRS. Základ uživatelské aplikace na centrálním serveru tvoří SCADA Reliance4, včetně několika licencí tenkého klienta. Ten umožňuje registrovaným uživatelům na síti nahlížení na informační obrazovky přes standardní WEB browser.

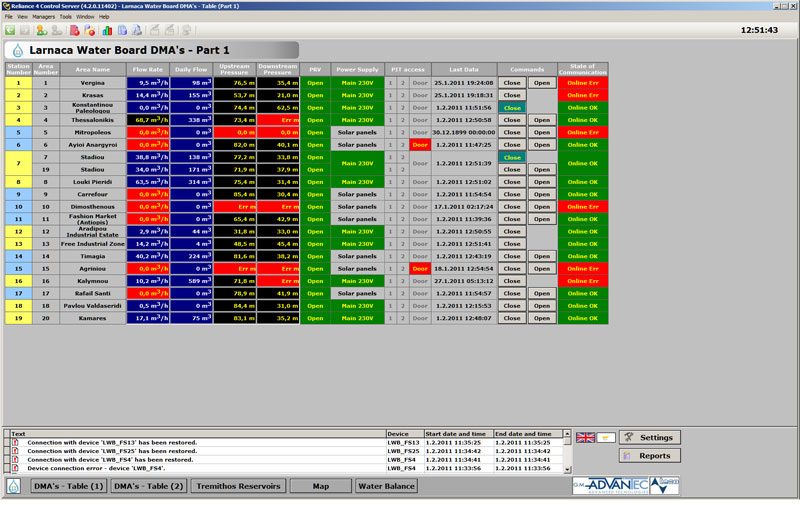

Přestože je možné vidět každou stanici, stav jejího zařízení a všechny aktuální veličiny v tradičních vizualizačních oknech, podstata této aplikace spočívá v generování 105 analytických reportů generovaných dynamickými dotazy na SQL databázi, kam jsou průběžně ukládána data ze všech stanic. Důležitější jsou tu přehledové tabulky a grafy.

Vodárenská správa tak neprovozuje klasický dispečink s dispečerem, ale soustřeďuje se na krátkodobé a dlouhodobé trendy přítoků a odtoků z rezervoárů a ze stanic na vodovodním řádu. O důležitých nebo mimořádných událostech se pracovníci dozví z e-mailů nebo z SMS. Ty rozesílá jak dispečerská úroveň Reliance, tak i samotné Foxtroty v terénu.

Alarmy

Systém spravuje velké množství alarmů. Ty jsou pro přehlednost sdruženy do několika skupin. Každé skupině je možno uživatelsky nastavit pravidla kdo a jak se o nich dozví a jak s nimi dále bude zacházet. Rozesílání  SMS a e-mail. Možno volit co, kdy a komu. Alarmy se skupinují a celé skupině lze najednou říci, co se s nimi bude dělat.

Reporty

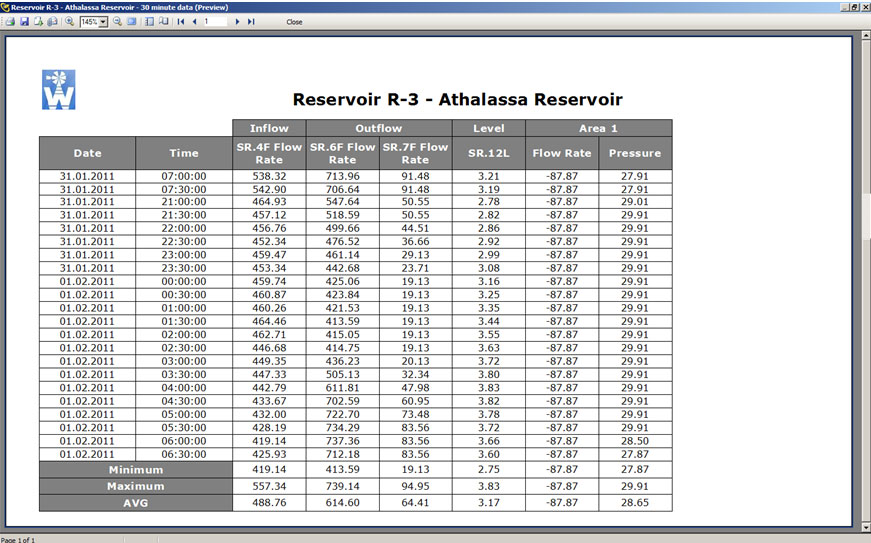

V aplikaci jsou připraveny skripty pro automatické generování 105 reportů formou dynamických SQL dotazů. Jsou to denní, měsíční a roční reporty, bilanční reporty za účetní období, souhrny alarmů. Analýzou součtů přítoků a odtoků a trendů nočních průtoků lze vyhodnotit úniky ve vodovodním řádu.

Telemetrická stanice

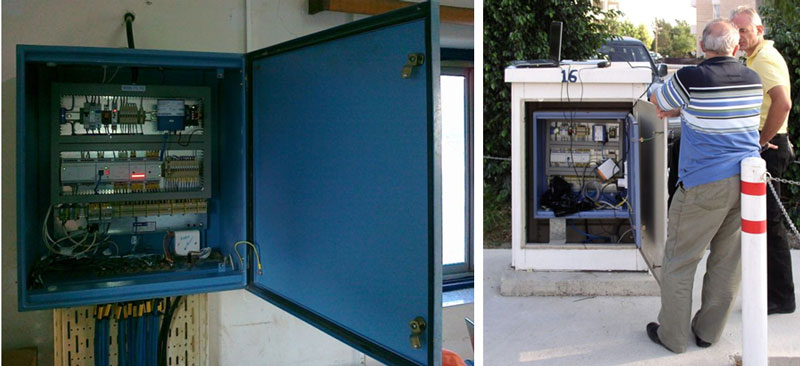

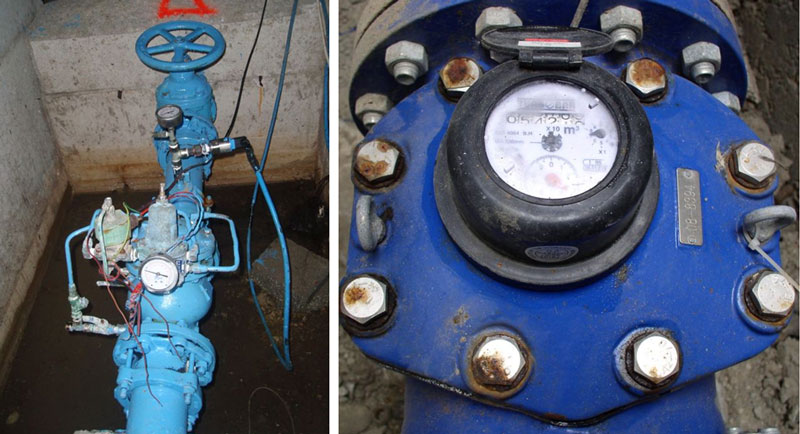

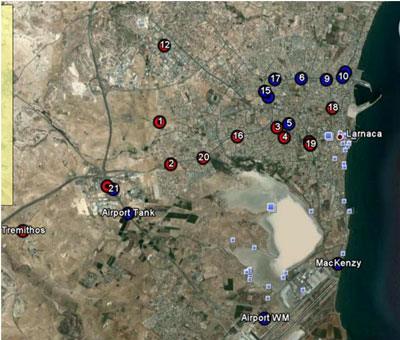

Stanici tvoří základní modul Foxtrot s několika rozšiřovacími moduly. Měří základní vodárenské veličiny průtok a tlak vody před a za regulačním ventilem. Samotná stanice je umístěna v rozvaděči nad zemí v blízkosti šachet, kde jsou pod zemí tato zařízení umístěna. V Nicosii je takových stanic 35, v Larnace 32. Některé jsou autonomní, nezávislé na elektrické síti a jsou vybaveny vlastním solárním napájecím systémem.

Společně s GPRS/EDGE routerem ER75i firmy Conel tvoří lokální LAN síť, která je jako tunel po síti Internet spojena s centrálním serverem ve Virtuální Privátní Síti (VPN).

Každá stanice má ve Foxtrotu své komfortní vlastní servisní WEB stránky, které umožňují technickým pracovníkům přístup ke všem parametrům a servisním zprávám přes standardní WEB browser. Není tedy třeba mít nainstalován software Mosaic.

Reservoáry

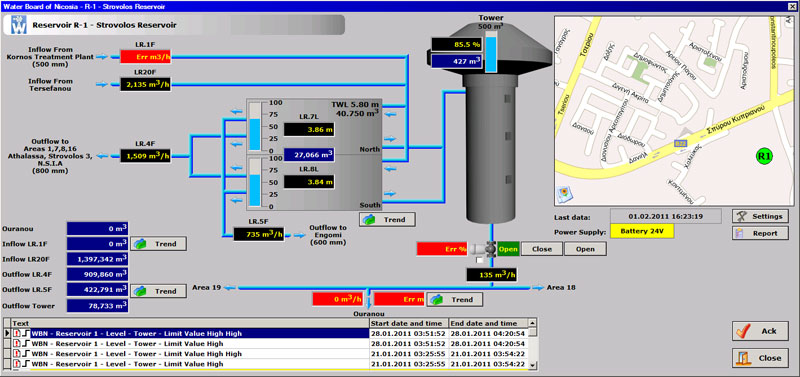

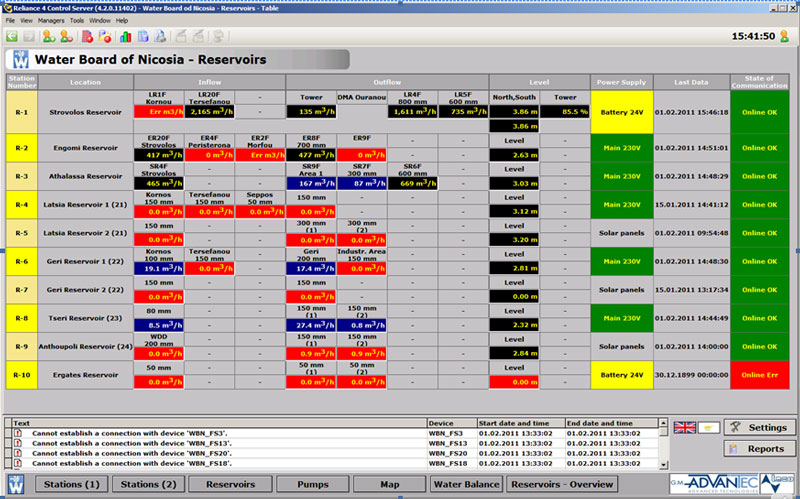

Monitorováno je 10 reservoárů v Nicosii, a jeden v Larnace s průměry potrubí 70 80 cm na výtoku.

Přenosová síť, Komunikační systém.

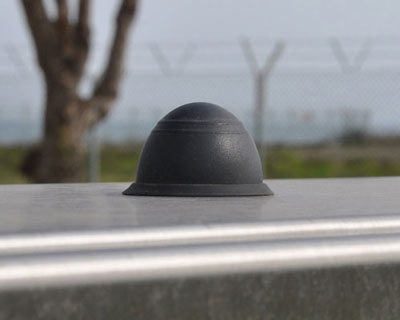

Vzhledem k rozsáhlému monitorovanému území byla pro komunikaci využita technologie GPRS v síti kyperského mobilního operátora. GPRS technologie umožňuje trvalé připojení všech stanic.

Přestože jsou všechny stanice propojeny přes internet do virtuální privátní síť, která je vytvořena tunelem mezi firemní LAN v centrále a LAN na každé stanici, je nutno na každém kroku minimalizovat datový tok. Cena za spojení je totiž dána množstvím přenášených dat.

Pro minimalizaci datového toku byl do Foxtrotu i do Reliance implementován protokol IEC 870-5-104, kterým se přenáší pouze změny větší než přednastavená hodnota. Foxtrot data předzpracovává a navíc má v sobě zásobník, který postupně plní i v případě, že dojde k výpadku komunikace z jakékoliv příčiny. Po obnovení komunikace se automaticky doplní databáze o chybějící data. Jsou tak zachyceny všechny změny při minimálním počtu přenášených dat.

Virtuální privátní síť dále umožňuje nahlédnout do každé stanice na její servisní WEB stránky. Pak ovšem objem přenesených dat významně roste.

Napájení

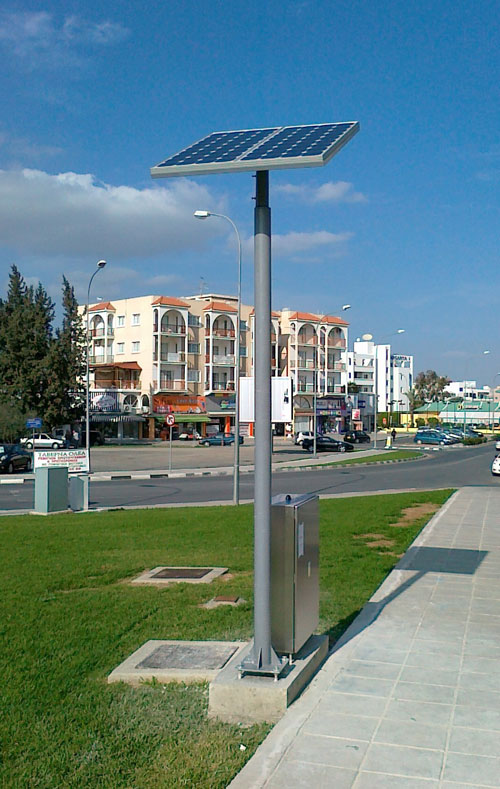

Dvě třetiny stanic jsou napájeny ze sítě 230V. Jedna třetina stanic je autonomních a jsou napájeny ze solárních panelů.

Měření veličin

1) Počet pulsů za 20s
2) Analogový průtokoměr
3) Tlak analogovým tlakoměrem

Servis

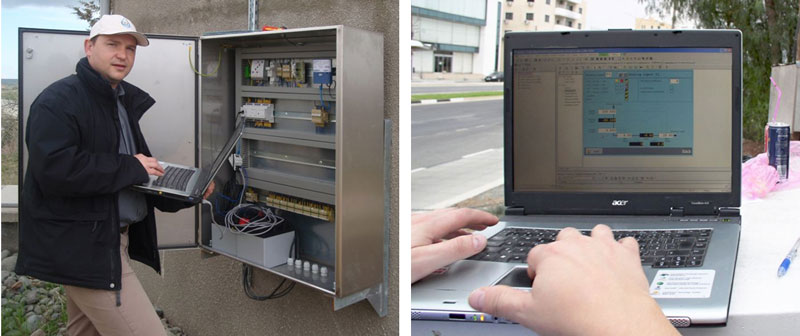

Každá stanice má vlastní servisní Web stránky umožňující nastavení parametrů i bez spuštěného Mosaicu.

Stačí se připojit notebookem a spustit WEB prohlížeč. Lze provádět i kalibraci analogových vstupů.

V případě potřeby nahrát novou verze aplikačního SW lze stanice udržovat z centra. Díky programu Loader lze provést upgrade z Master PC a není nutno objíždět všechny stanice.
