Dálkový přenos, dohled a měření bazénové technologie v areálu městského koupaliště Riviera v Brně
Popis reference
- Země: Česká republika
- Název akce: Dálkový přenos, dohled a měření bazénové technologie v areálu městského koupaliště Riviera v Brně
- Realizace: MICRONIC Přerov s.r.o.
- Rok realizace: 2012
- Řídicí systém: 1x Tecomat Foxtrot CP-1000
- Programové vybavení: Mosaic, WEBMaker
V červnu roku 2012 byla společností MICRONIC Přerov dokončena implementace řídícího systému pro vzdálené monitorování a archivaci naměřených hodnot bazénové technologie v areálu oblíbeného městského koupaliště. Riviera, Brno-Pisárky - www.Rivec.cz.
Řídicí systém

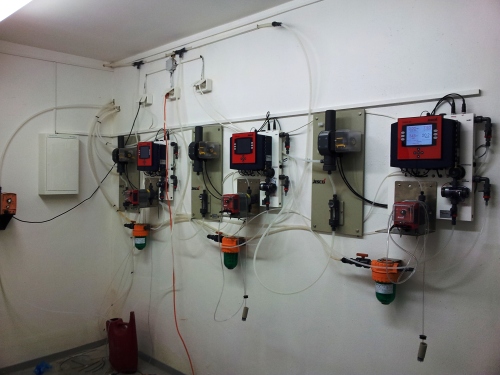

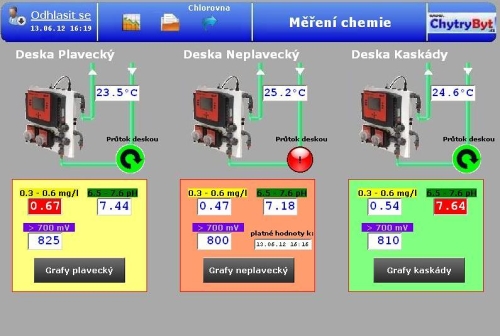

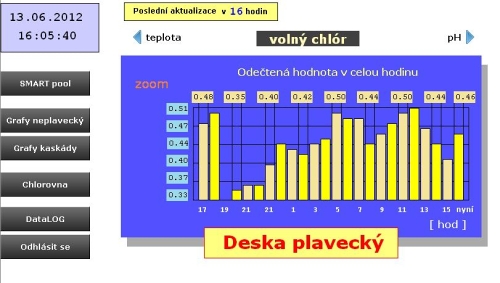

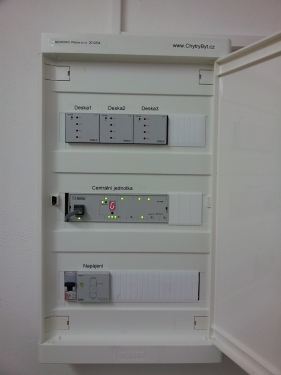

Řídicí systém se skládá z rozvodné skříně osazené základním modulem Tecomat Foxtrot CP-1000 a periferních modulů iNELS, které jsou napojeny na měřící desky chemie v úpravně vody. Veškeré naměřené hodnoty a informace o stavech jsou vizualizovaný pomocí Web stránek. Měřené hodnoty jsou přehledně sestaveny do grafů zálohovány do databázového souboru pro další potřebu.
Vizualizační systém je realizován pomocí prostředí Mosaic, s kontrolou v PC správce areálu a vzdáleného dohledu vedení společnosti.
Vyhodnocování pro bazény:
- Plavecký bazén
- Bazén pro neplavce
- Bazén kaskády
Měřené veličiny:
- 3x hodnota volného chlóru
- 3x hodnota pH
- 3x hodnota Redox
- 3x teplota vody
- 3xdetekce průtoku vody měrné desky
- detekce uniku plynu a k tomu alarmové stavy prostřednictvím e-mail a GSM

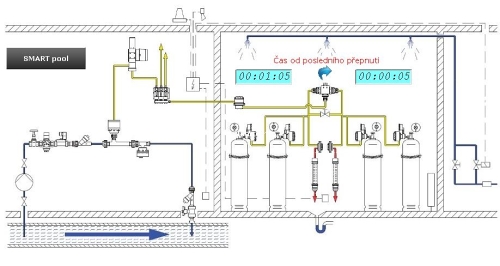

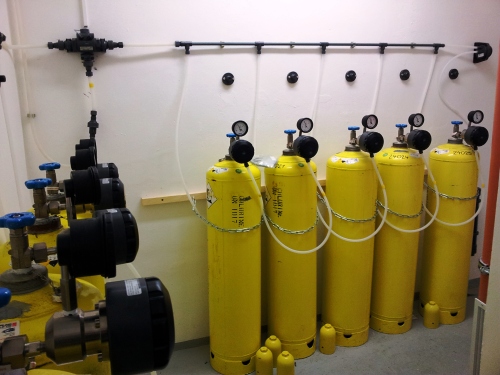

- časová a signalizační informace stavu chlórového hospodářství
- ohřev vody s možností nastavení časového programu
- přehřátí čerpadla filtrace
- měření aktuálního a průměrného průtoku vody
- úroveň hladiny vody
- doplňování vody
- tlak ve vodovodním potrubí
- zaplavení technologické jímky
- úrovně hladiny v nádobách chemie (volný chlór, pH, Redox)
- hodnoty z vyhodnocovacího zařízení chemie (včetně upozornění, že měřené hodnoty jsou mimo doporučený rozsah)
