Řízení a měření bazénové technologie - bazén Ponávka, Brno
Popis reference
- Země: Česká republika
- Název akce: Reference - Řízení a měření bazénové technologie - bazén Ponávka, Brno
- Realizace: MICRONIC Přerov s.r.o.
- Rok realizace: 2015
- Řídicí systém: 1x Tecomat Foxtrot CP-1006
- Programové vybavení: Mosaic, WEBMaker

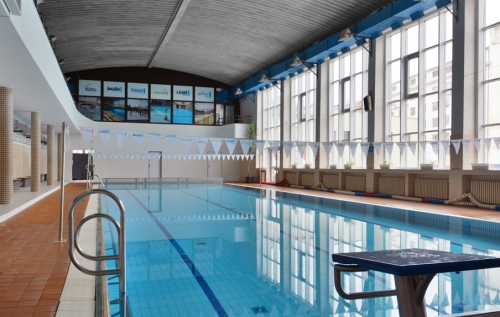

V roce 2015 byla společností MICRONIC Přerov dokončena implementace řídícího systému Tecomat Foxtrot pro řízení a vzdálené monitorování a archivaci naměřených hodnot bazénové technologie na krytém bazéně Ponávka v Brně.

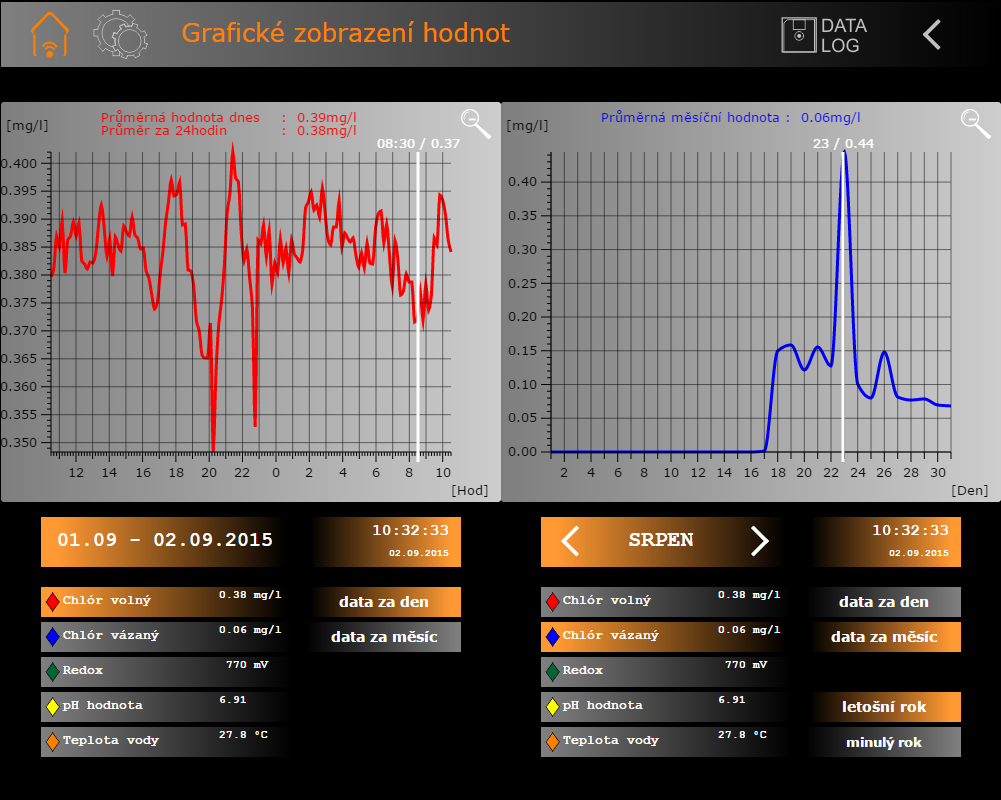

Řídicí systém se skládá z rozvodné skříně osazené PLC automatem Tecomat Foxtrot CP-1006 a periferních modulů na sběrnici CIB, které jsou napojeny na měřící desku chemie v úpravně vody. Veškeré naměřené hodnoty a informace o stavech jsou vizualizovaný pomocí web stránek. Měřené hodnoty jsou přehledně sestavovány do dvou grafů s nezávislou libovolnou volbou zobrazené hodnoty. Každý graf je možno zvolit samostatně v zobrazení denním (po 10min) nebo měsíčním (průměrné denní hodnoty). Všechny hodnoty jsou zálohovány do databázového souboru pro další potřebu analýzy.

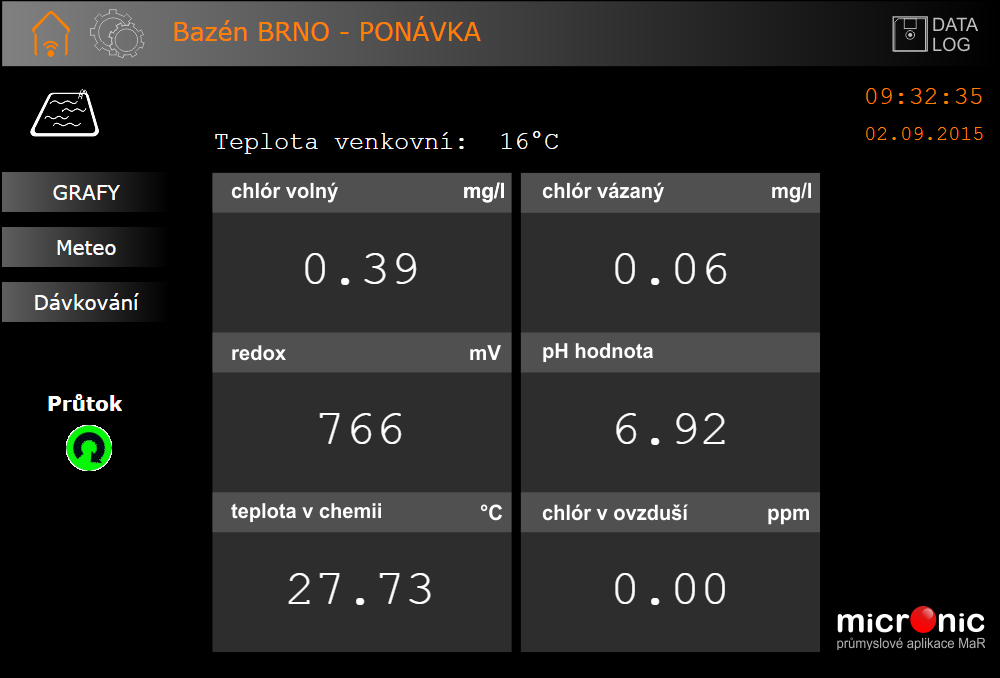

Vizualizační systém je realizován pomocí prostředí MOSAIC, s výstupem WEB na PC strojníka a správce areálu. Řídící software je první implementací 2.generace těchto řídících modulů pro dávkování chemie včetně nové grafiky.
Měřené veličiny:
- hodnota volného chlóru
- hodnota vázaného chlóru
- hodnota pH
- hodnota Redox
- teplota vody
- detekce průtoku vody měrnou deskou
- měření úrovně plynu v chlórovně, návazující na akustický alarm
- časová a signalizační informace stavu chlórového hospodářství
Výstupy:
- dávkování chemie
- řízení ventilů
- všechny alarmové hodnoty jsou přenášeny na e-mailové adresy
- databáze hodnot
