Řízení a monitoring osvětlení zákrokových sálů v Nemocnici České Budějovice
Popis reference
- Země: Česká republika
- Rok realizace: 2021
- Řídicí systém: Tecomat Foxtrot, CP-2007
- Programové vybavení: Mosaic
- Vizualizace: WebMaker Mosaic
- Realizace: MICRONIC Přerov s. r.o.
Hlavní body realizace:
- řízení osvětlení sálů prostřednictvím rozhraní DALI včetně RGBW svítidel a spínání operačních svítidel
- signalizace stavu izolační soustavy - izolační stav a přehřátí izolačních transformátorů
- monitorování hodnot tlaků medicinálních plynů
- akustická a vizuální signalizace poruch - alarmy.

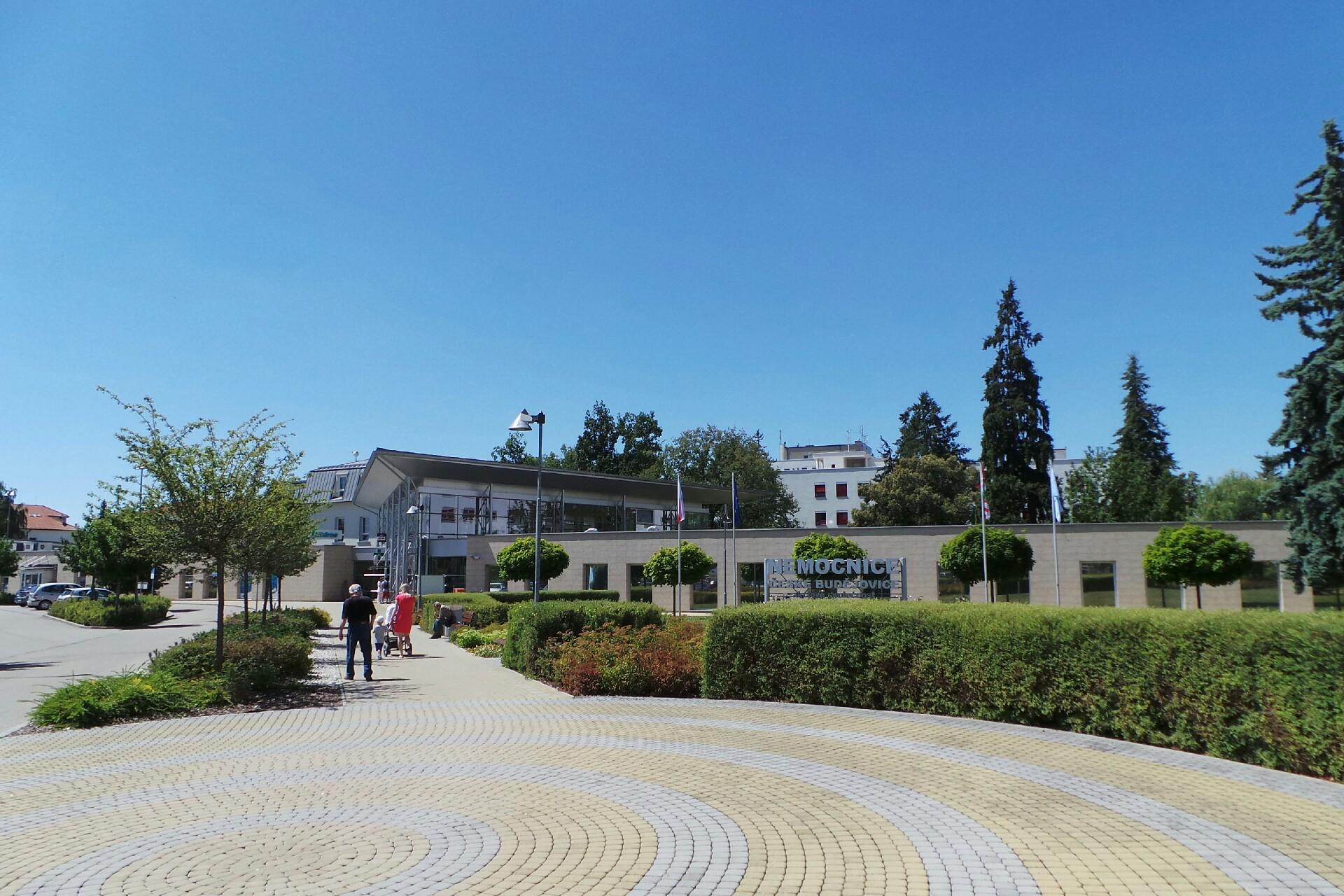

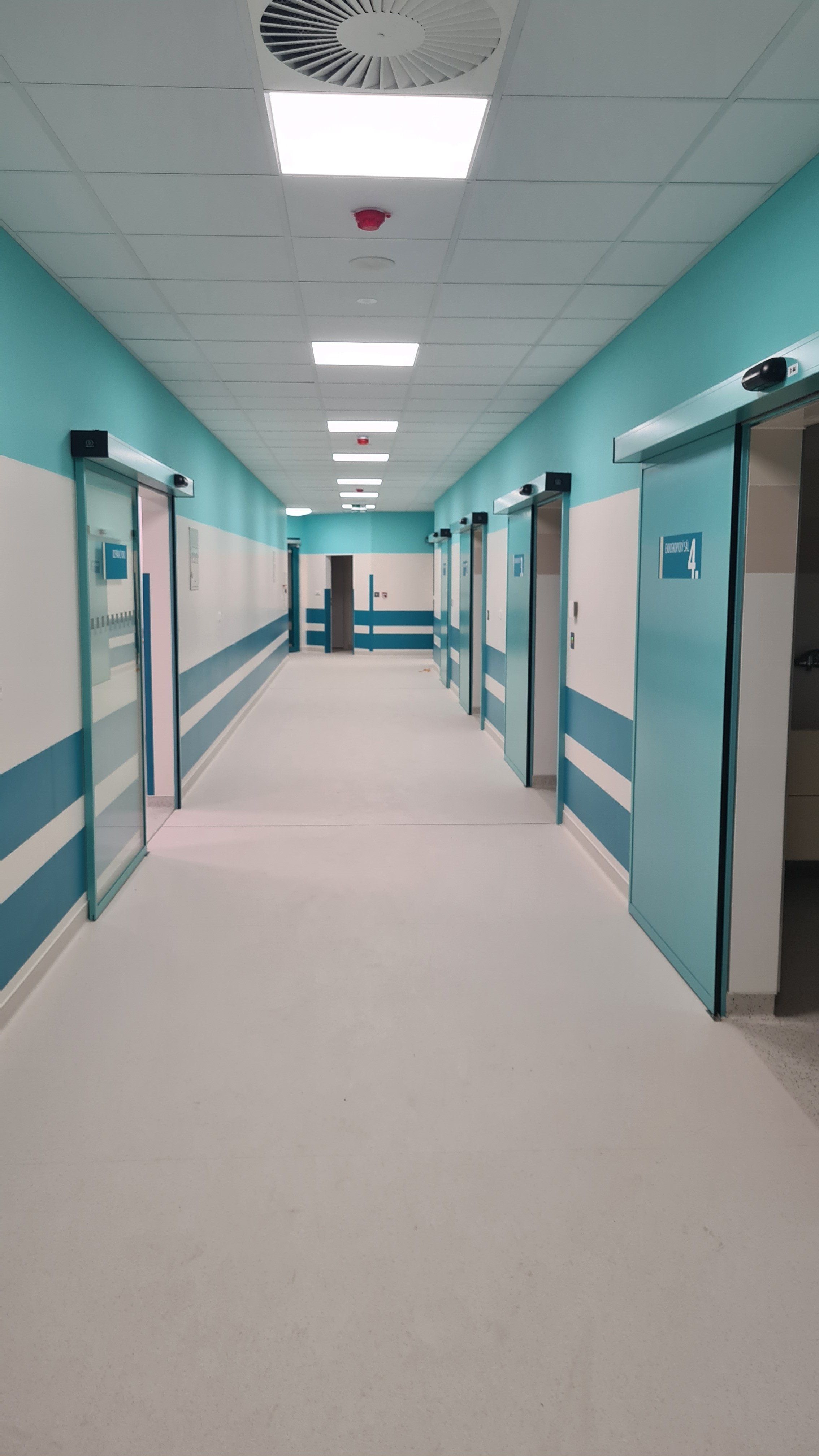

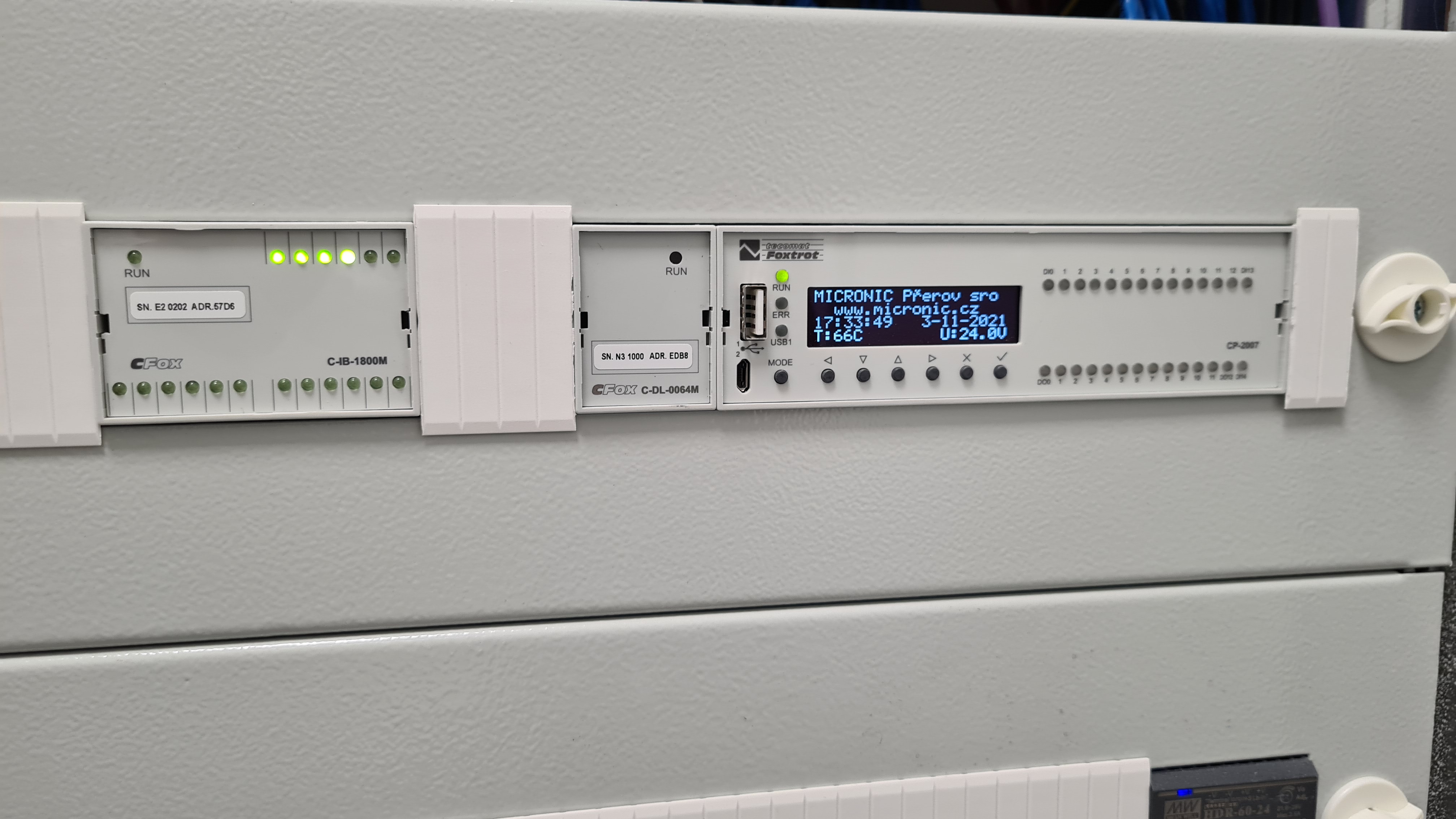

Cílem bylo tedy moderně vyřešit ovládání, monitorování a signalizování 6-ti zákrokových sálů v nově postaveném pavilonu v areálu Nemocnice České Budějovice. Pro realizaci jsme zvolili centrální řídící jednotku CP-2007 z nové řady Foxtrot 2. Tato jednotka se stará nejen prostřednictvím vlastních integrovaných vstupů a výstupu, ale i externích CIB jednotek o vlastní monitoring stavů, řízení osvětlení, vytápění, optickou a akustickou alarmovou signalizaci.
Poměrně náročným úkolem bylo vyřešit řízení RGBW LED panelů, když si operatér potřebuje nastavit vhodnou barvu světla pro endoskopický zákrok. Tato svítidla jsou řízena prostřednictvím předřadníků DALI2 (Device Type 8), které mají oproti starší implementaci protokolu DALI (Device Type 6) pouze jednu adresu a tou se nastavuje jak barevná složka RGB, tak i bílá složka a svítivost.

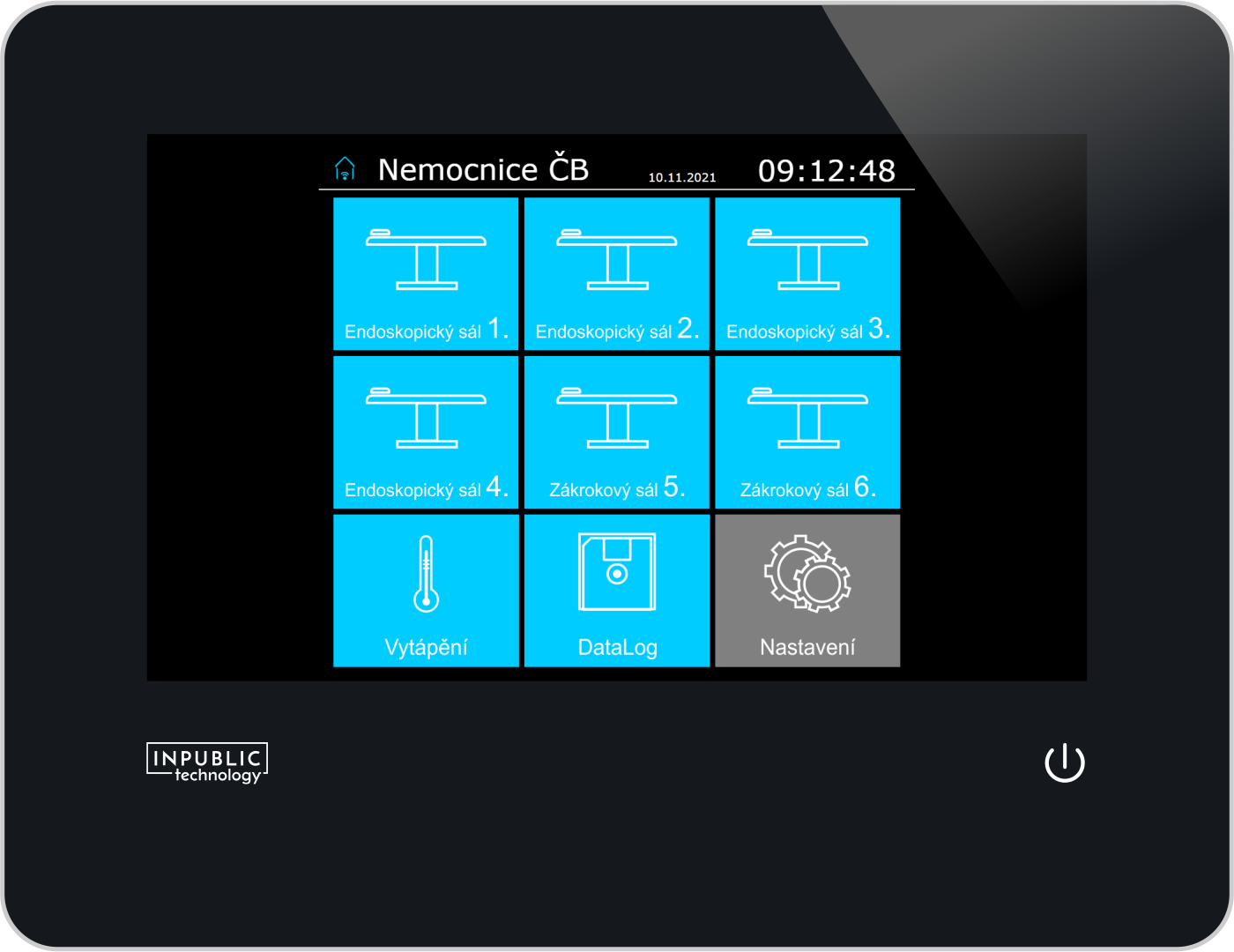

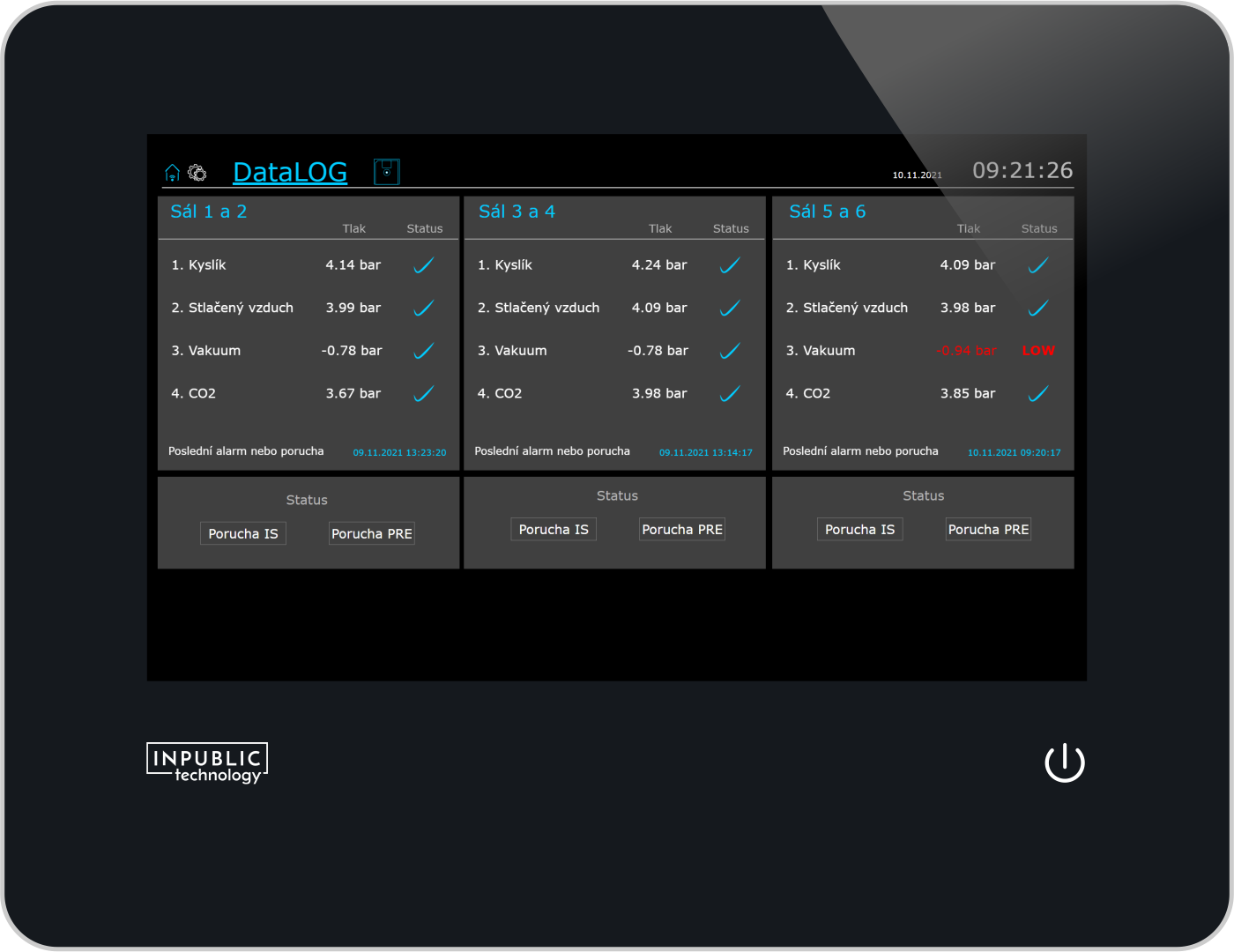

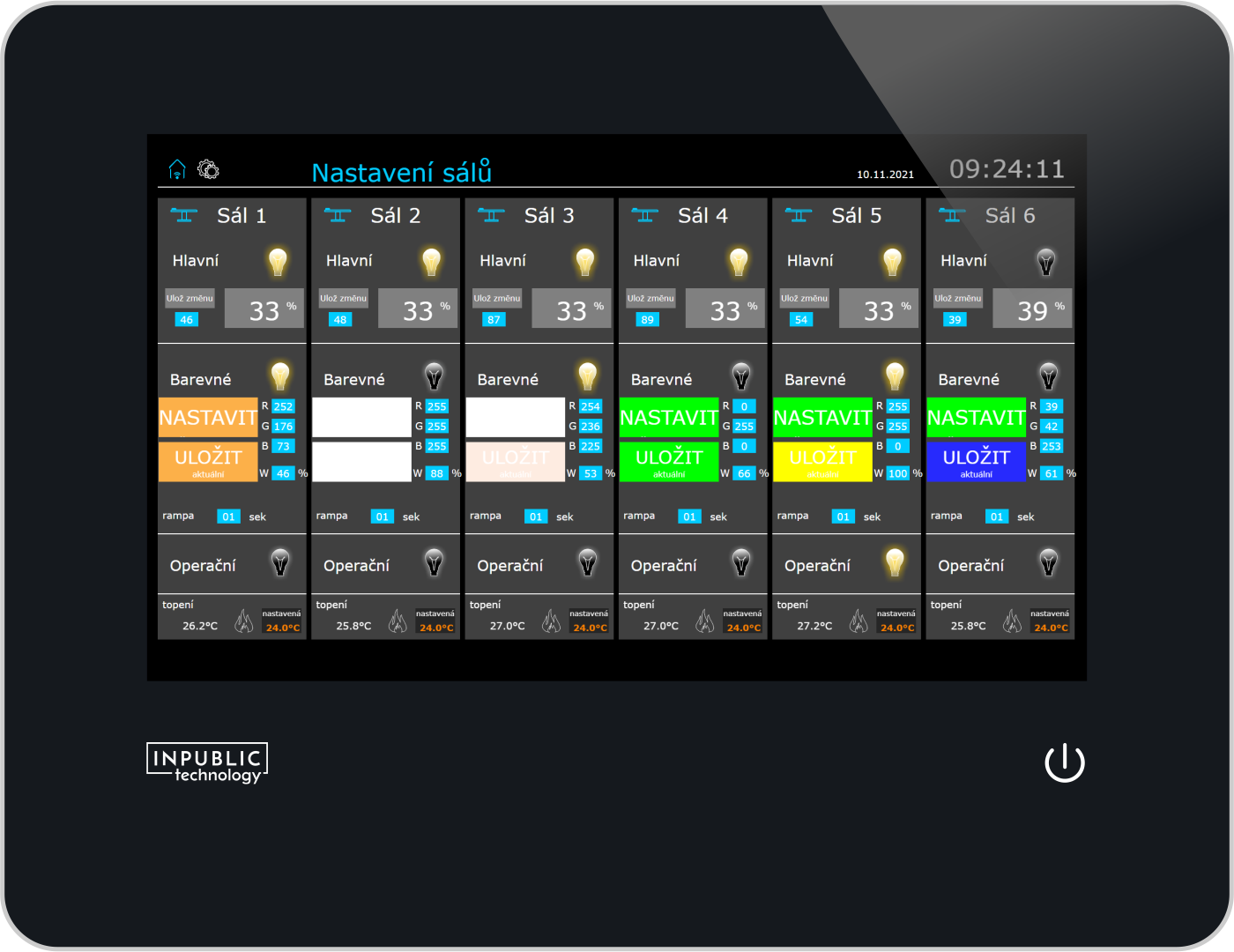

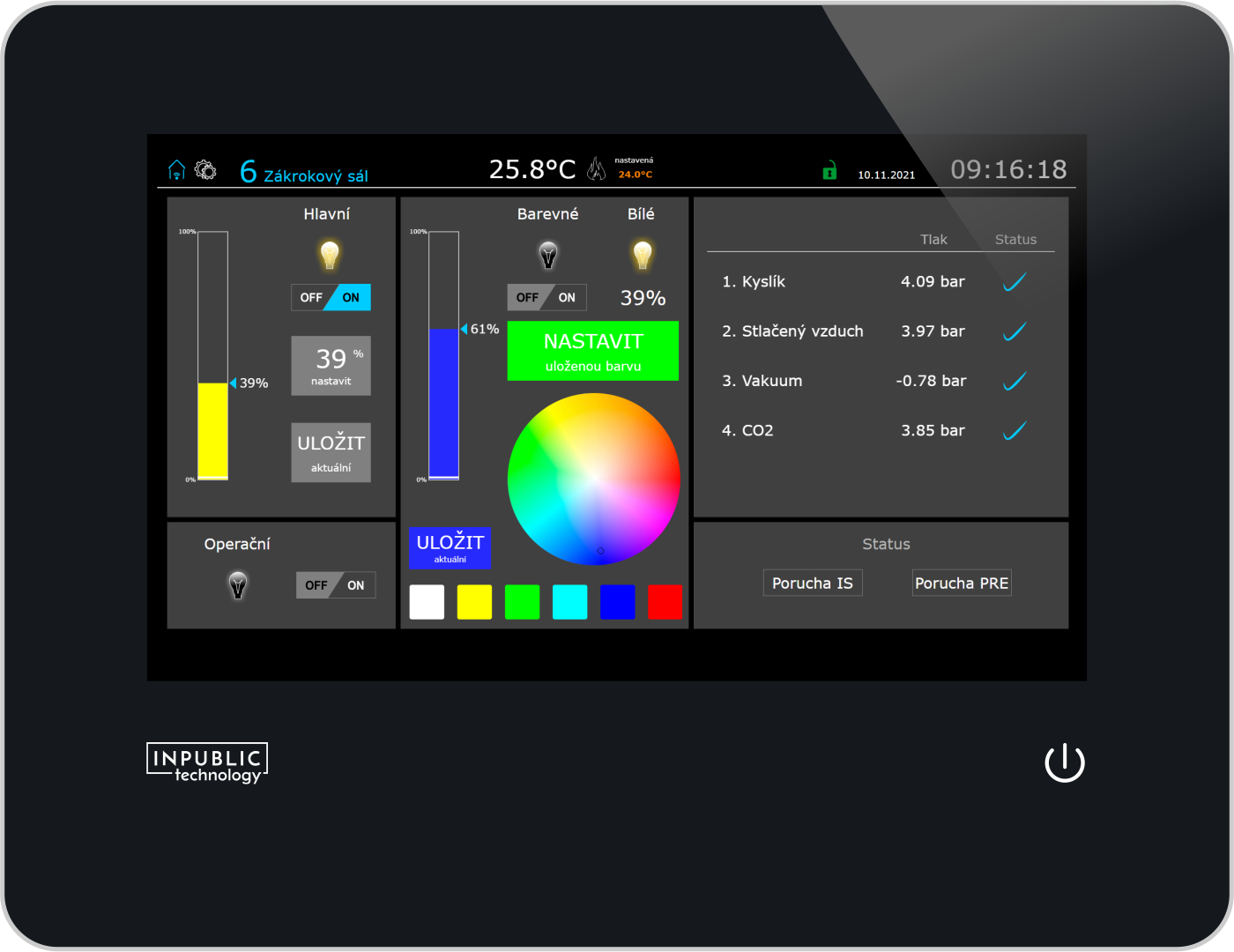

Vlastní ovládání sálů se realizuje na šesti skleněných dotykových zapuštěných panelech o rozměru obrazovky 22“ s FullHD rozlišením, na kterých je zobrazena vizualizace ovládání každého sálu. Tyto dotykové obrazovky jsou umístěny uvnitř sálu, proto musí vyhovovat specifickým podmínkám nemocničního prostředí. Cílem bylo vyřešit intuitivní grafické rozhraní, prostřednictvím kterého by byly všechny nutné funkce k dispozici na jedné obrazovce. Vizualizace sálu obsahuje nastavování osvětlení, monitoring hodnot tlaků medicinálních plynů a jejich alarmů v případě hodnot mimo požadovaný rozsah. Také se signalizují poruchy izolační soustavy – přehřátí izolačních transformátorů a izolační stav.

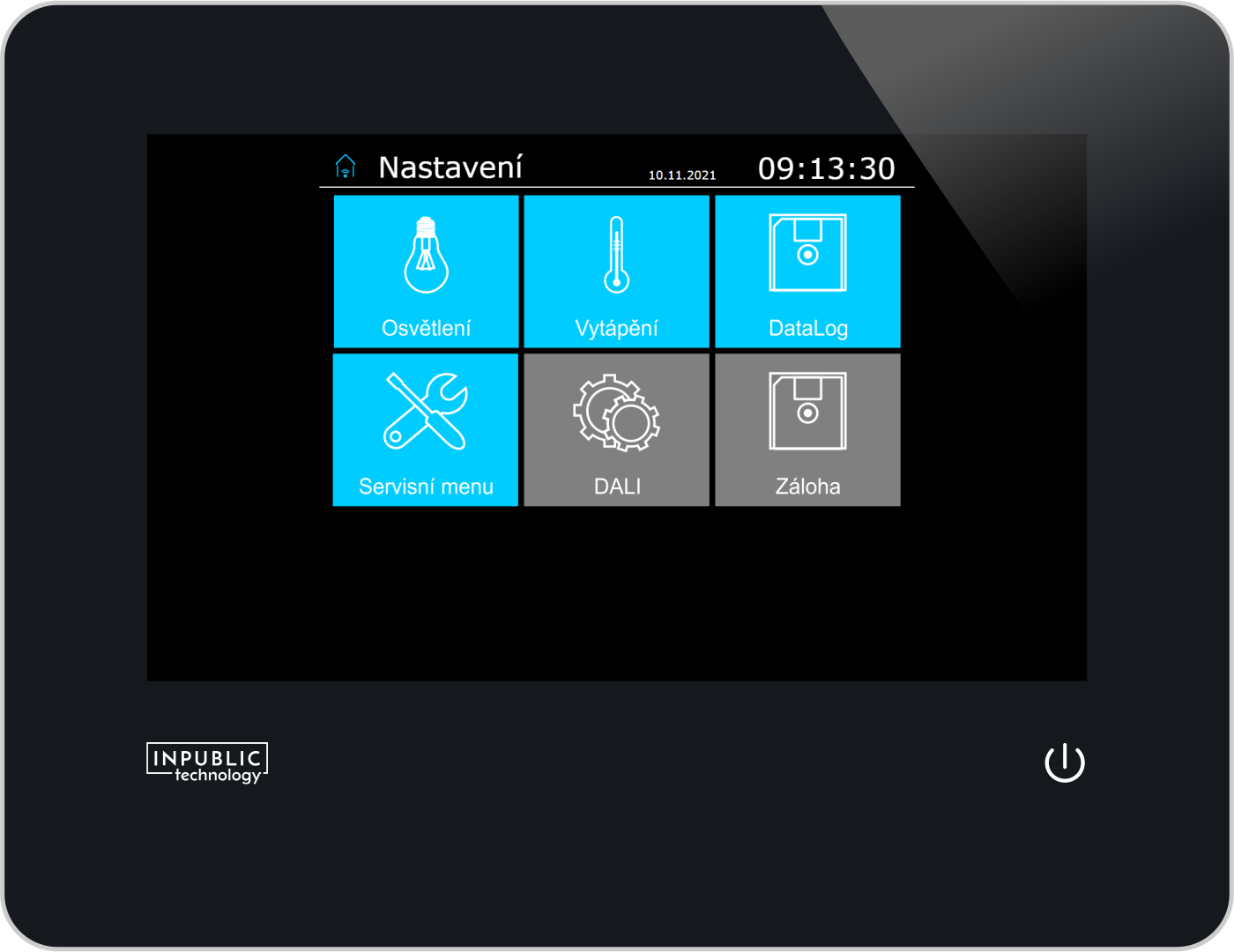

Centrální monitoring a ostatní funkce se nastavují ze servisního panelu údržby. Vizualizace běží na integrovaném webserveru v řídící jednotce a byla vytvořena nástrojem WebMaker v programovacím nástroji Mosaic.
