Řízení systému vytápění dvou nezávislých objektů z akumulační kotelny s kotlem na dřevoplyn
Popis reference
- Země: Česká republika
- Název akce: Řízení systému vytápění dvou nezávislých objektů z akumulační kotelny kotlem na dřevoplyn
- Realizace: Jiří Troup - Datanets
- Rok realizace: 2011
- Řídicí systém: Tecomat Foxtrot CP-1004
- Programové vybavení: vestavěný web server

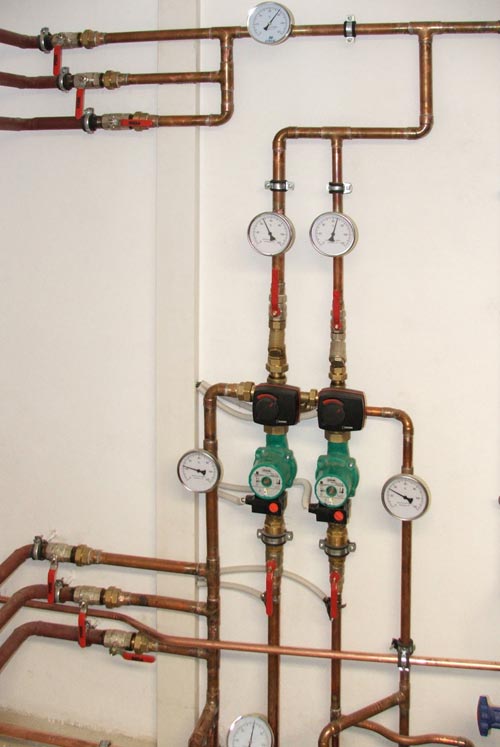

V roce 2011 byl realizován systém řízení vytápění dvou nezávislých stavení vesnického statku z akumulační kotelny s kotlem na dřevoplyn o výkonu 45 kW, akumulačními nádržemi o celkovém objemu 3000l. Tuto aplikaci reralizovala společnost Jiří Troup - Datanets.
Dalšími funkcemi je monitorování a vizualizace zabezpečovacího systému přes RS232.
Součástí řídícího SW je:

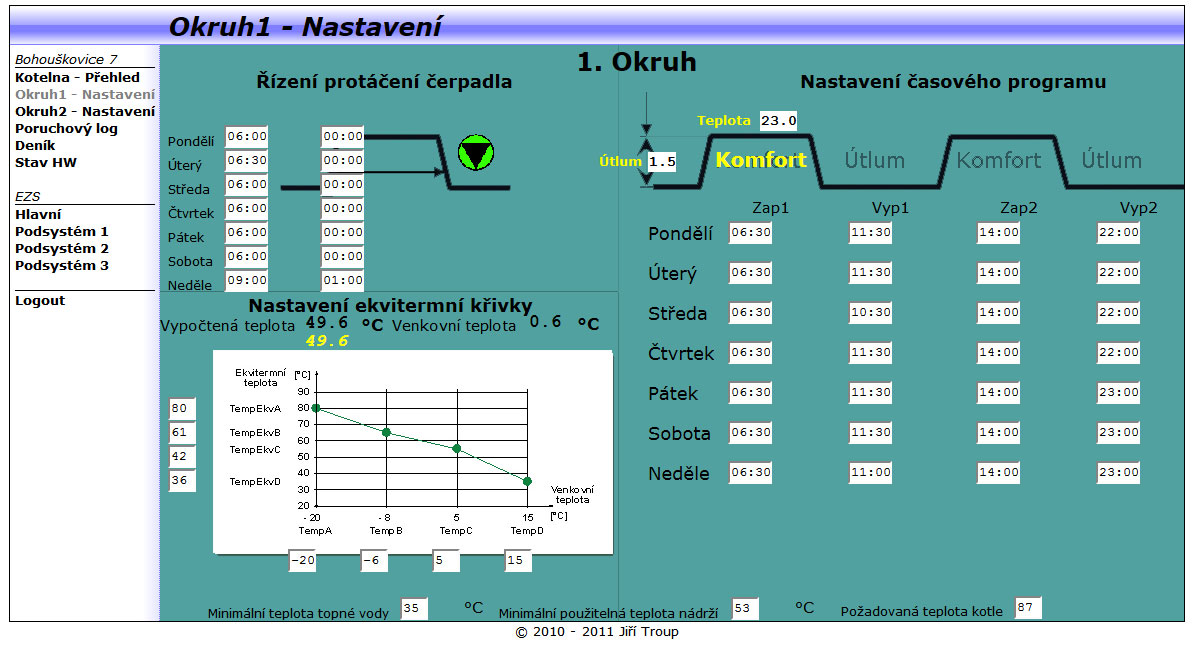

- ekvitermní řízení teplot pro každý okruh
- automatické řízení výkonu kotle
- automatické řízení procesu nabíjení a vybíjení nádrží
- časové programy vytápění pro každý okruh
- poruchové a havarijní stavy
- chlazení kotle při výpadku napájení do systému vytápění (UPS)

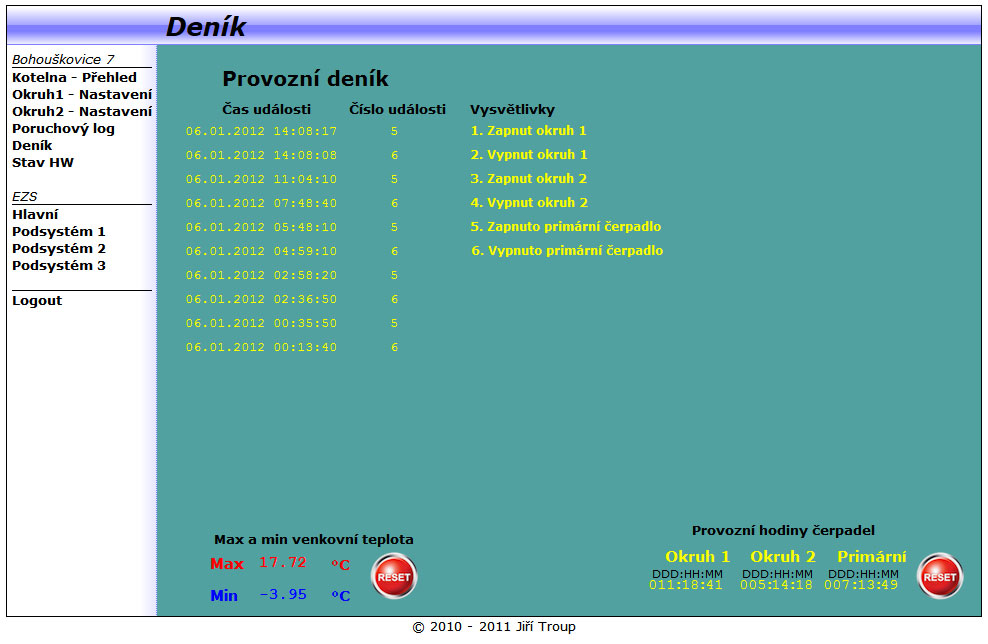

- pravidelná archivace dat (teploty, provozní hodiny, meteodata, EZS)
- monitorování ovládání a vizualizace EZS Paradox
- sběr meteodat pomocí modulu ConnectBlue (I/O přes bluetooth na RS232)
Řídící systém

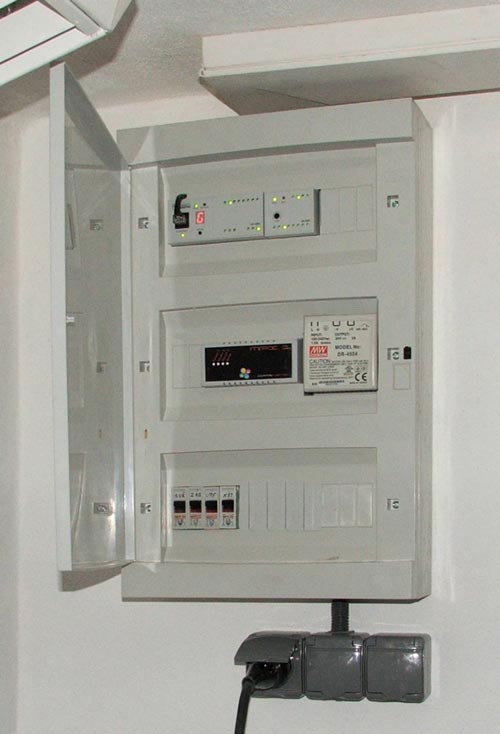

V systému je použita centrální jednotka CP-1004, jednotka binárních vstupů a výstupů IR-1501 a jednotka měření 8 analogových veličin z vlastního vývoje komunikující po lince RS232, karta SD o velikosti 2GB.
Zařízení je napájeno z UPS o výkonu 3,3 kVA. Systém je připojen do místní LAN pomocí převodníků ETHERNET/OPTO a celá vizualizace je poté přeložena do internetu, aby bylo možné systém dálkově spravovat a monitorovat.

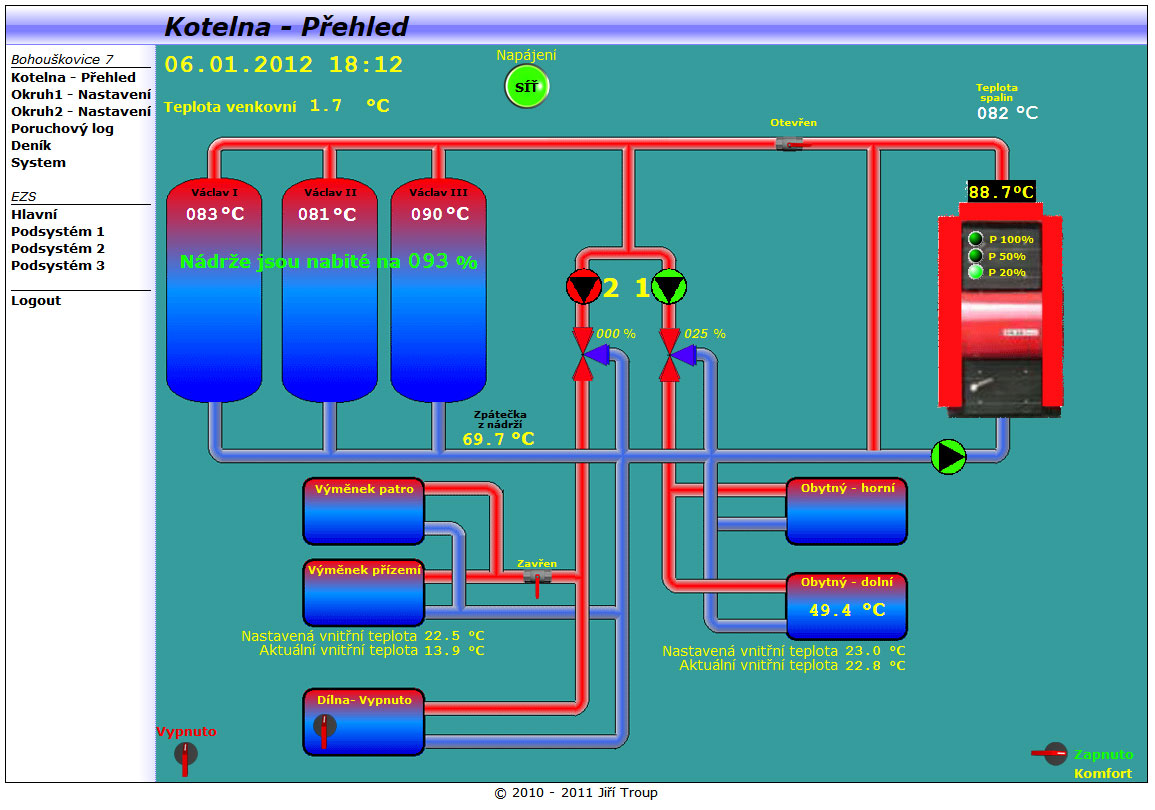

Vizualizace je řešena integrovaným webmakerem. Veškeré ovládání kotelny je řešeno pouze přes webové rozhraní.
