Zámek Ratměřice: místo, kde světla hrají hlavní roli
Popis reference

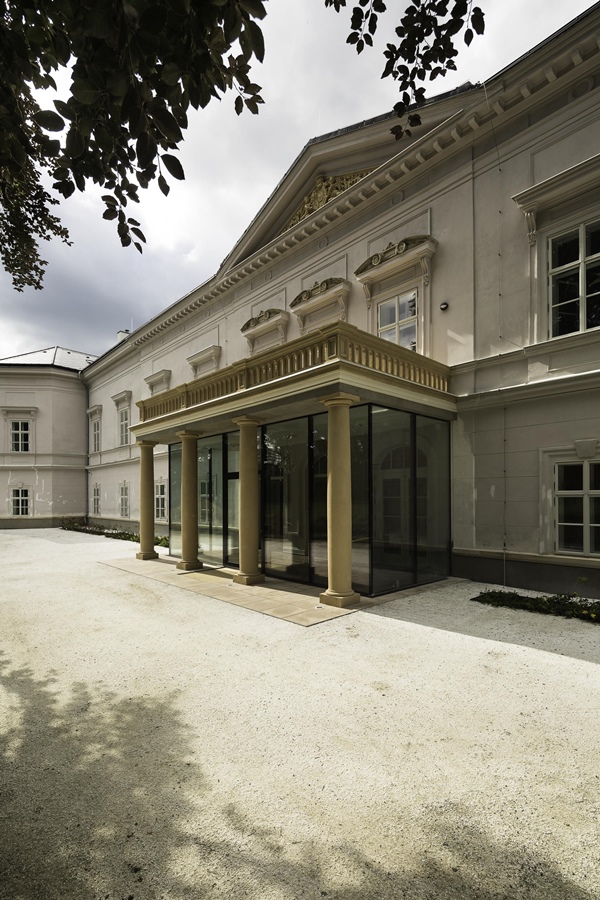

Ratměřický zámek, postavený v roce 1702, prošel nákladnou obnovou. Od dob, kdy zde bydleli i příslušníci slavného šlechtického rodu Chotků, se hodně změnilo, avšak novému majiteli se podařilo udržet jeho pozdně klasicistní styl a zároveň včlenit při rekonstrukci moderní technologie. Původně oddělená klasická elektroinstalace, tedy osvětlení a zásuvky, byla integrována systémem Tecomat Foxtrot do jednotného řízení celé budovy – a to společně s měřením a regulací a slaboproudými instalacemi.
Nový život zámek žije jako hotel s wellness centrem, školicími prostory, vinotékou, nově i multifunkčním hřištěm a biobazénem a v neposlední řadě parkem se vzácnými dřevinami a úchvatnou světelnou instalací. Do automatizovaného řízení je zahrnuta i sousední budova s restaurací, spojovací kolonáda i služební byt.
Zakázku realizovala společnost MICROCOMP Plus s.r.o.
Tři základní moduly Tecomat Foxtrot CP1001 s řadou periferních modulů zde řídí a integrují následující technologie:
- osvětlení vnitřní i venkovní – spínání, stmívání a řízení barev pomocí modulů na sběrnici CIB, ale také komunikaci s předřadníky (0–10 V) a sběrnicí DALI
- vytápění, větrání a chlazení - řízení centrálních zdrojů a výměníků v jednotlivých místnostech
- další technologie

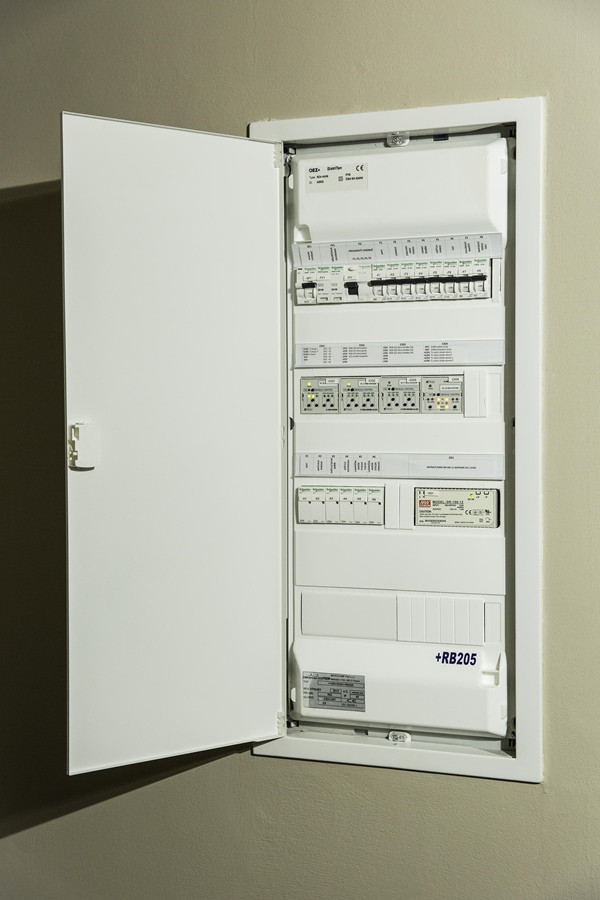

První základní modul řídí vlastní hotelové pokoje a apartmány. Je osazen celkem 10 větvemi sběrnic CIB Common Installation bus® (dále jen CIB) s více než 200 periferními moduly řady CFox rozprostřenými po celé budově.

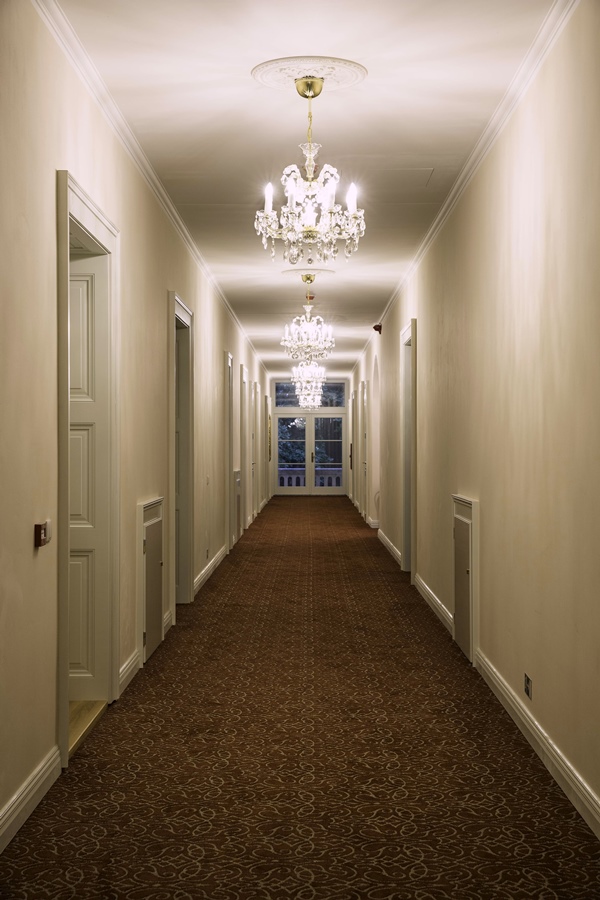

Druhý základní modul řídí měření a regulaci společných prostor hlavní budovy. Tedy kotelnu, decentralizované větrání, osvětlení chodeb a schodišť, wellness aj. vybavení. Je osazen 4 sběrnicemi CIB s cca 60 CFox periferními moduly.
Třetí základní modul řídí osvětlení, větrání a vytápění včetně MaR (kotelna) ve vedlejší budově s restaurací. Je osazen 4 sběrnicemi CIB s více než 60 CFox periferními moduly.
Detaily k jednotlivým částem hotelu se dočtete dále.
Ovládání světla a tepla v hotelových pokojích

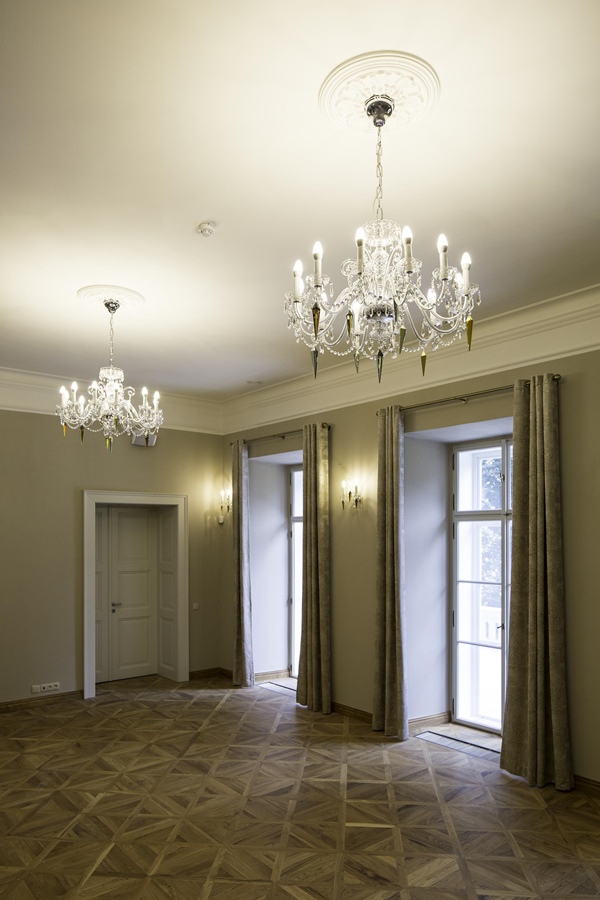

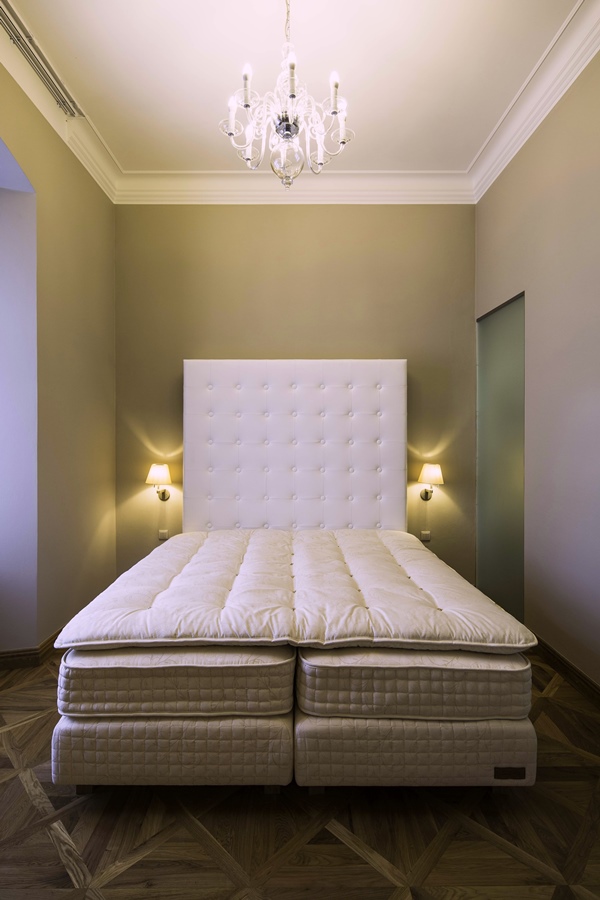

V pokojích a apartmánech si vyhrajete s osvětlením, ať již je potřeba cíleně osvětlit konkrétní místo, nebo vytvořit tu pravou atmosféru.

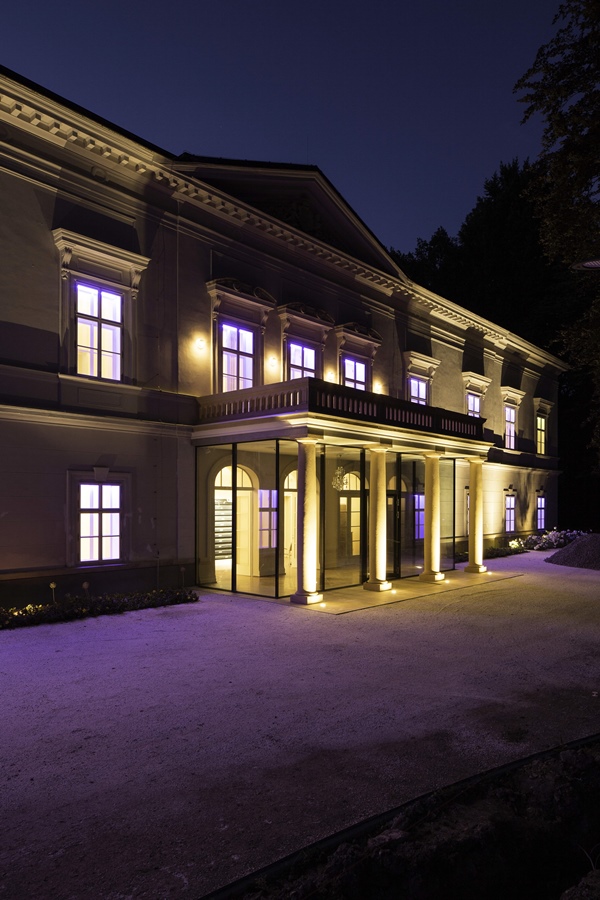

Neotřelým nápadem je umístění RGB LED pásek v okně, který směrem dovnitř vytváří světelnou clonu libovolné barvy. Zejména ve večerních a nočních hodinách pak okna v celé zámecké budově hrají všemi barvami. LED pásky jsou ovládány stmívači, resp. ovladači pro LED. Barevnými světelnými clonami se mohou pochlubit i okna restaurace a školicího sálu.
Specialitou je i stmívatelné nasvícení zrcadla, samozřejmostí pak automatické spínání topného žebříku, tísňové tlačítko pro případ pádu uživatele, držák na kartu (centrální zapnutí/vypnutí).
Na stěnách jsou pro ovládání osvětlení umístěny CFox systémové tlačítkové ovladače, které zároveň měří i prostorovou teplotu. Jeden ovladač má i displej, na kterém lze pohodlně nastavovat teplotu v místnosti.
Vytápění je řešeno stěnovým podomítkovým vytápěním Sunpower Klimastěna a podlahovým topením, obojí řízené analogovými výstupy CFox modulů.
Větrání a rekuperace vzduchu jsou zajištěny samostatnými podstropními jednotkami Atrea Duplex 180 EC 4D. Ty mají vlastní digitální regulaci, která je přes rozhraní Modbus TCP podřízena integrovanému řízení Tecomat Foxtrot.
Na správném osvětlení si tvůrci dali záležet i v dalších částech hotelu
Ve školicím sále dominuje dostatečně intenzivní, přitom však příjemné nepřímé zářivkové osvětlení na střešním krovu a nejsou opomenuty ani bodové lampy nad pracovními plochami.

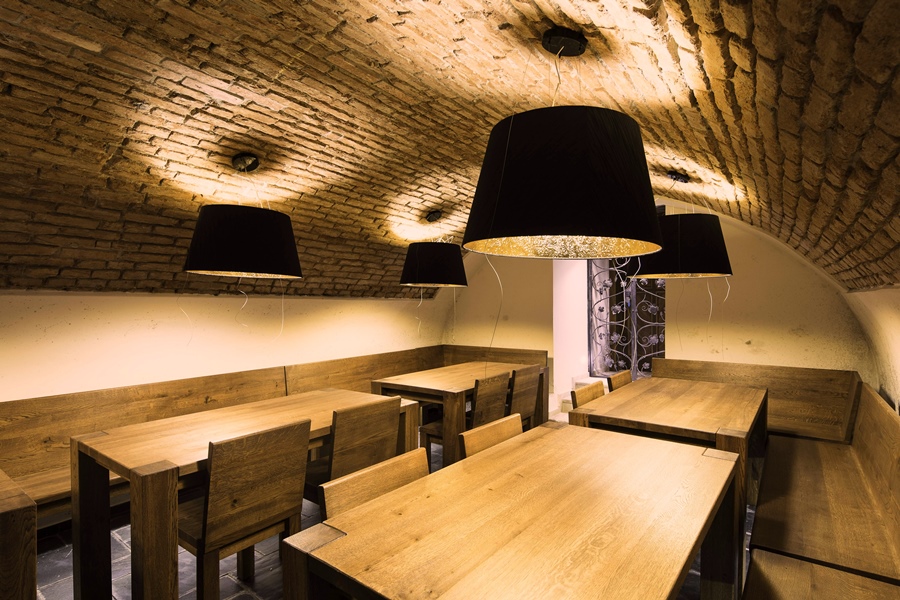

Úplně jiný dojem přináší wellness a fitness v hlavní budově a také sklepní vinárna. Bodová svítidla v úrovni schodů, efektní bodové osvětlení výklenků s režným zdivem, barevné nasvěcování zpoza vinárenských stolů, světelné efekty v sauně či vířivce,… - to vše vytváří neopakovatelnou atmosféru a umocňuje relaxaci či degustační zážitek.
Celá topná soustava pod kontrolou Foxtrotu
Mezi zdroje vytápění hlavní budovy patří solární systém tvořen plochými kolektory umístěnými na střeše budovy a beztlakou akumulační nádrží Sunpower , dále jsou instalovány 2 kotle na tuhá paliva s řízeným spalinovým ventilátorem Atmos 50GSX (50 kW) a 2 plynové kotle Protherm (105 kW). Výstup topné vody je veden do rozdělovače se 6 větvemi pro vytápění, 2 větvemi pro větrací jednotky a jednou větví pro natápění akumulačních nádrží teplé vody. Topný okruh je podzemním rozvodem také veden do sousední vedlejší budovy restaurace.
Spolehlivý chod technologií v budově restaurace
Rozsáhlou elektroinstalaci restaurace, baru, kuchyně, dendrologické expozice, venkovní terasy, garáží, služebního bytu i osvětlení fasády má pod kontrolou třetí základní modul systému Foxtrot s potřebnými periferiemi – počínaje spínaným osvětlením, ovládáním stmívaných zdrojů s předřadníky pro LED, řízeným otevíráním střešních oken a konče řízením topné soustavy, všech ventilů, oběhových čerpadel včetně solárního systému.
V restauraci teplo zabezpečuje stěnové a podlahové vytápění. Větrání zajišťují rekuperační jednotky DUPLEX 7100 Basic a DUPLEX 3400 Basic. Taktéž klimatizační jednotky ACOND ovládá systém Foxtrot.
Precizně a nápaditě provedené osvětlení venkovních prostor
Fasáda hotelu, osvětlení cest v zámeckém parku a osvětlení kolonády je osazeno řízeným spínaným a stmívaným osvětlením s předřadníky s rozhraním DALI. Přístupová cesta začíná dálkově ovládanou bránou a je osazena řízeným osvětlením.
Tato „zámecká“ realizace budiž konkrétní ukázkou technické univerzálnosti Foxtrotu, díky které je jej možné aplikovat do nových i rekonstruovaných budov, včetně historických památek.
