Testovací panel pro výuku systému Tecomat Foxtrot - Ostravská univerzita, Česká republika
Popis reference
- Země: Česká republika
- Název akce: Testovací panel pro výuku systému Tecomat Foxtrot - Ostravská univerzita, Česká republika
- Rok realizace: 2014
- Řídicí systém: Tecomat Foxtrot
- Programové vybavení: Mosaic
- Realizace: FAMFULÍK s.r.o.

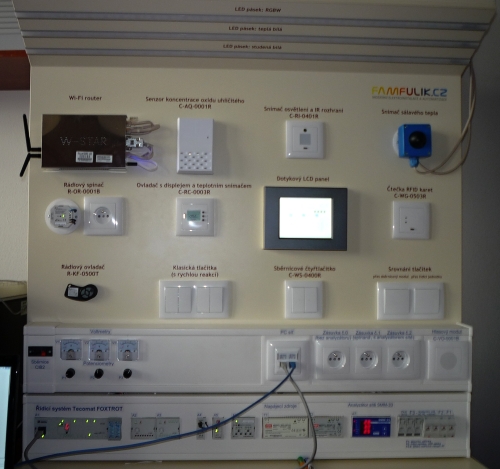

Tento panel byl připraven na míru Ostravské univerzitě našim ostravským integrátorem společností FAMFULÍK s.r.o. Pomáhá nejen při výuce studentů, ale i dalším zájemcům při testování reálných aplikací vyvinutých pro řídicí systémy Tecomat Foxtrot. Hlavní výhodou je, že software lze odladit na jednom místě, protože na panelu jsou umístěné různé druhy snímačů i ovládacích prvků. V reálu jsou tyto prvky rozmístěny po celém domě a testovat funkčnost programu je tak velmi nepřehledné a časově náročné. Díky panelu si studenti mohou vyzkoušet v univerzitní laboratoři, nakolik jimi vytvořený program splňuje příslušné požadavky.
Přímo na panelu jsou umístěné LED pásky různých barev. Pomocí programu, který si zájemci sami navrhnou, je mohou nejen vypínat a zapínat, ale také měnit intenzitu osvětlení, popř. je rozsvěcet různých barevných kombinacích.
Pomocí vizualizací, které se zobrazí na dotykovém LCD displeji, je možné testovat také programy na ovládání žaluzií, vytápění a dalších přístrojů a zařízení.
Na panelu jsou umístěné:
- Snímače - řídícímu systému dodávají aktuální informace o teplotě, vlhkosti a koncentraci CO2 ve vzduchu, o elektrických parametrech připojených spotřebičů apod.
- Ovládací prvky - nástěnná tlačítka, dotykový LCD displej, rádiový spínač, čtečka RFID karet, rádiový ovladač (tzv. klíčenka)
- Hlasový modul - dokáže přehrávat audio nahrávky - slovní oznámení, popř. varování, znělky, hudební skladby nebo jejich části (nahrazují zvonění u dveří, začátek a konec vyučování apod.)
