Automatická bruska na vnitřní broušení
Popis reference
- Země: Česká republika
- Název akce: Automatická bruska na vnitřní broušení, Česká republika
- Realizace: Jiří Novotný Kasko Praha
- Rok realizace: 2014
- Řídicí systém: Tecomat Foxtrot
- Programové vybavení: Mosaic
Společnost KASKO Praha poskytuje komplexní služby ve vývoji, konstrukci a výrobě jednoúčelových strojů a zařízení s vysokým stupněm automatizace a s minimálními požadavky na obsluhu, zejména brusky, frézky a další.

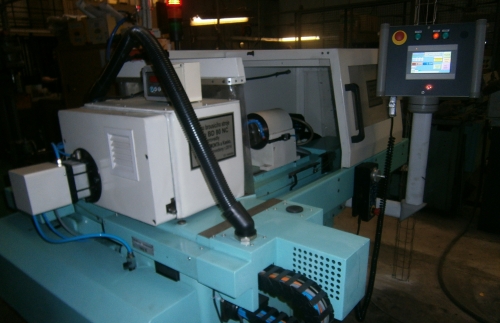

Jednou takovou ukázkou jejich realizací je automatická bruska na vnitřní broušení BD 80 NC, která je určena pro broušení válcových a kuželových otvorů v sériové výrobě v širokém pracovním rozsahu, ale lze ji v případě potřeby použít i pro kusovou práci.
Pro řízení této brusky je použit náš řídicí systém Tecomat Foxtrot.
Základní technická data stroje
Rozsah broušených průměrů otvorů: 3 - 50 mm
Max. průměr broušeného otvoru: 80 mm
Max. oběžný průměr broušené součásti: 250 mm
Max. délka broušené součásti: 80 mm
Natočení unášecího vřeteníku: -5° až + 30
Otáčky unášecího vřetena: 400 - 1 500 min-1
Otáčky brousícího vřetena při broušení: 57 600 – 72 000 min-1
Otáčky brousícího vřetena při orovnávání: 50 % nastavených brusných otáček
Max. podélný pohyb stolu brous. vřeteníku: 190 mm
Max. příčný pohyb stolu unáš. vřeteníku: 130 mm
Max. rychlost stolu brousícího vřeteníku: 120 mm.s-1
Příkon stroje (podle použitého zvl. přísluš.): 10 kVA
Připojovací rozměr pro odsávání: průměr 100 mm
Hmotnost stroje (bez příslušenství): cca 1 950 kg
Pracovní prostředí: normální dle ČSN 33 2000-3
Elektrická část
Použito: CP1005+FX7812, IB1301-3x, OS1401-2x, GT1753
Řízení: osa Z – podélná, osa X – příčná, ruční kolečko pro obě osy
Analogy: otáčení brusného kotouče a unášecího vřeteníku
Původní stroj: hydraulický.
Nový: posuvy serva a kuličkové šrouby.
