Řízení procesu plnění hasicích lahví s pomocí stroje FM200 – Spojené arabské emiráty
Popis reference

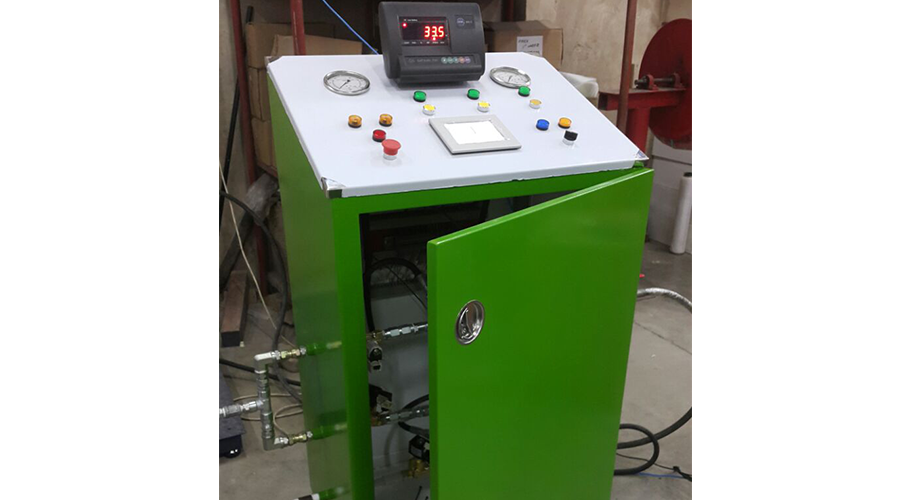

Společnost Firex Technologies ze Spojených arabských emirátů používá náš řídicí systém Tecomat Foxtrot k automatizaci procesu plnění hasicích lahví plynem ve stroji FM200.
Systém Tecomat Foxtrot zde umožňuje:
- možnost ručního plnění tlakové láhve a to je volitelné pomocí softwaru nebo hardwarového tlačítka.
- parametry procesu plnění může uživatel ladit pomocí softwaru
- funkce tisku procesních informací
- systémové funkce
- díky Foxtrotu je systém plnění napojen na další externí zařízení, jako jsou například tiskárny Zebra.
Systém má následující provozní režimy:
Manuální režim: tento režim se nastavuje tlačítkem režimu na ovládacím panelu. Když je tento režim zapnutý, software nebude mít žádnou funkci.
Automatický režim: tento režim se vybírá nastavením tlačítka režimu na hardwarovém panelu na automatický režim. Tento režim ve skutečnosti znamená, že softwarové uživatelské rozhraní bude mít kontrolu nad systémem a toto rozhraní také nabízí dva provozní režimy:
- Automatický režim: proces je plně automatizovaný. Spuštění a požadavky procesu jsou řízeny softwarem.
- Manuální režim: uživatel může proces spustit ručně pomocí softwaru. Tento režim poskytuje funkci manuálního ovládání systému a vzdáleného monitorování hodnot hmotnosti a tlaku.
Uživatelské rozhraní

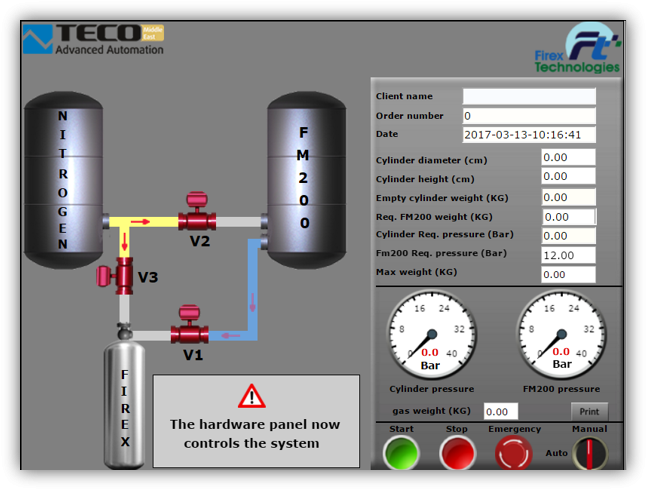

Uživatelské rozhraní se skládá ze dvou hlavních částí, první je vizualizační okno, které obsahuje vizuální komponenty simulující prvky procesu plnění. Druhou částí je ovládací panel, pomocí kterého uživatel prochází procesem a vkládá požadované hodnoty.
