Systém světových hodin Praha Florenc

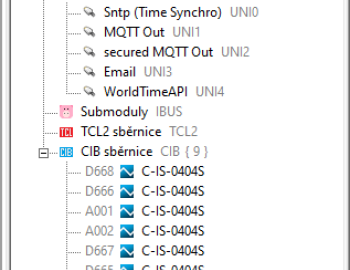

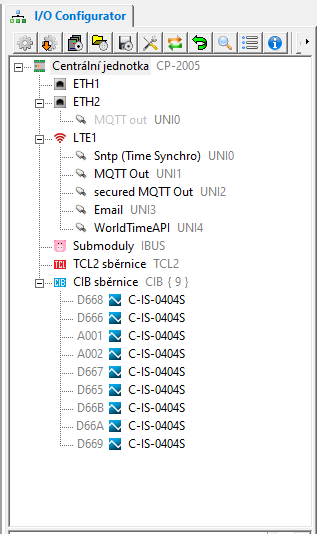

Realizace systému světových hodin je postavena na PLC Tecomat Foxtrot 2 CP-2005 s integrovaným LTE modemem a na distribuovaných modulech C-IS-0404S připojených po sběrnici CIB. Základní modul CP-2005 nabízí 2× Ethernet 100 Mb/s, USB device i USB host, 1× CIB master, 1× TCL2 master, 6 univerzálních AI/DI vstupů, 6 reléových výstupů a 2 analogové výstupy. Vestavné moduly C-IS-0404S doplňují 4× AI/DI a 4× DO; jejich výstupy lze po dvojicích použít i jako H-můstky pro řízenou změnu polarity. Sběrnice CIB je dvouvodičová, má volnou topologii, po stejné dvojici vodičů zajišťuje komunikaci i napájení modulů a na jednu větev umožňuje připojit až 32 periferií. Tato architektura je pro hodinový systém výhodná, protože umožňuje rozmístit akční členy blízko jednotlivých ciferníků a současně zachovat kompaktní centrální řízení.

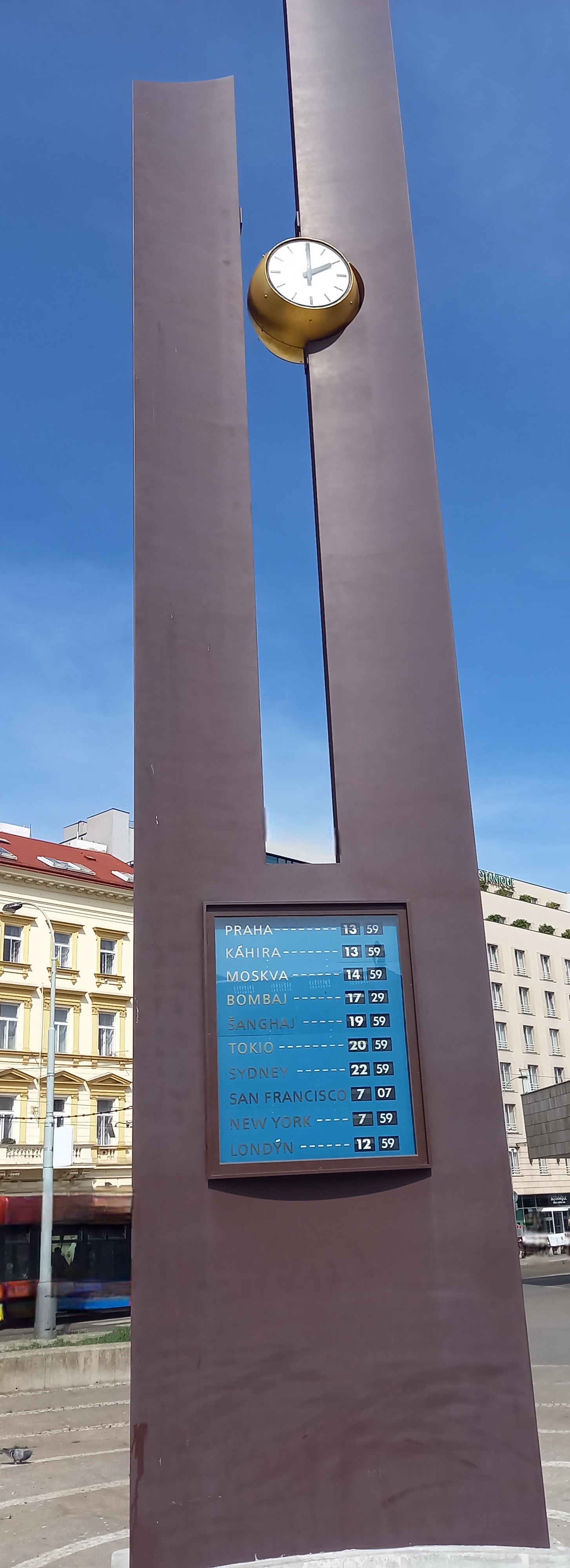

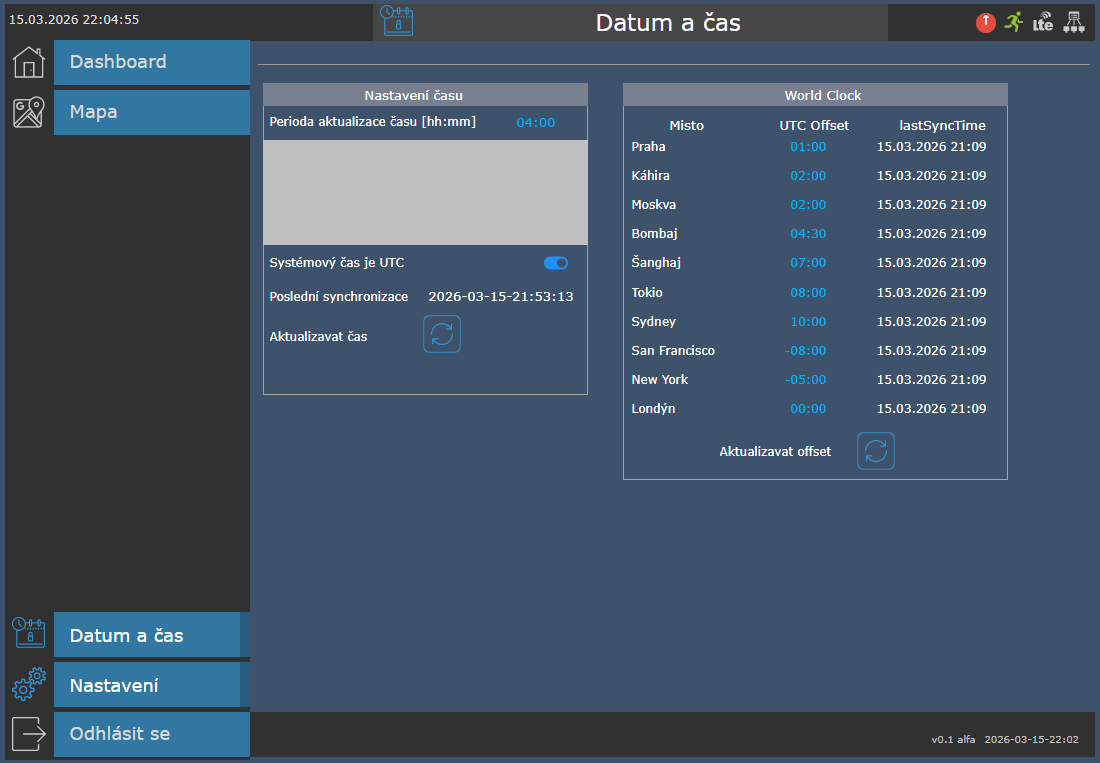

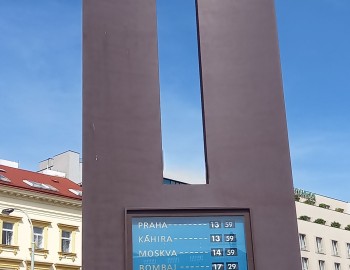

Systém řídí dvojici klasických ručičkových hodin s hodinovou a minutovou ručičkou a současně také překlápěcí 24hodinové ciferníky zobrazující čas ve vybraných světových lokalitách. PLC zajišťuje centrální synchronizaci času, pravidelně aktualizuje časové offsety jednotlivých destinací a v aplikační logice automaticky zohledňuje změny mezi letním a zimním časem. Tím je zajištěno, že všechny zobrazované časy zůstávají správné i bez ručních zásahů obsluhy.

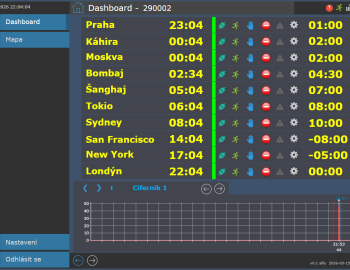

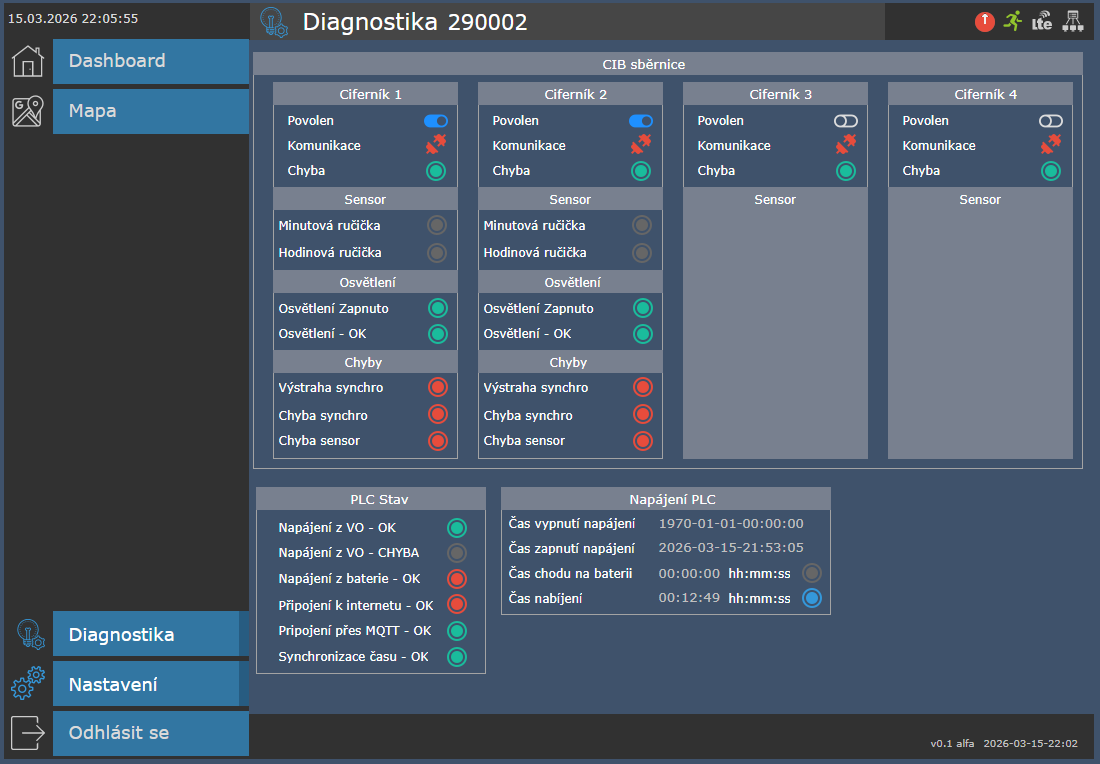

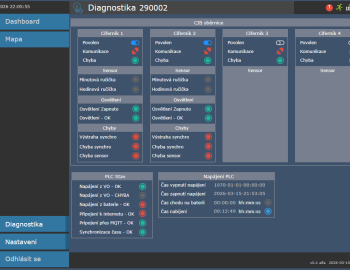

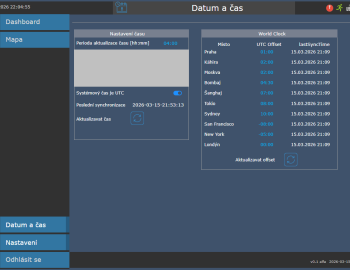

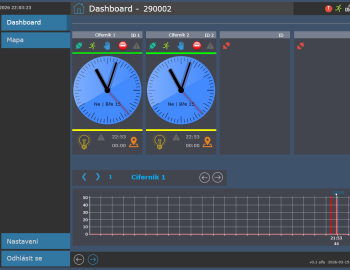

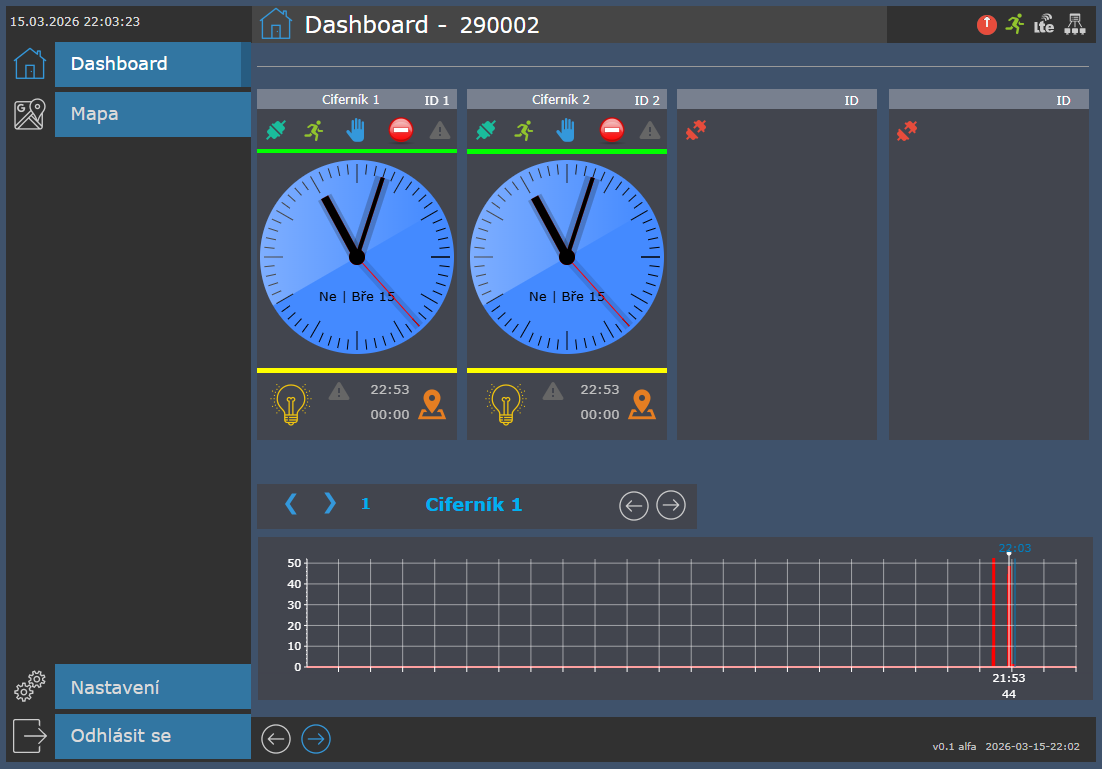

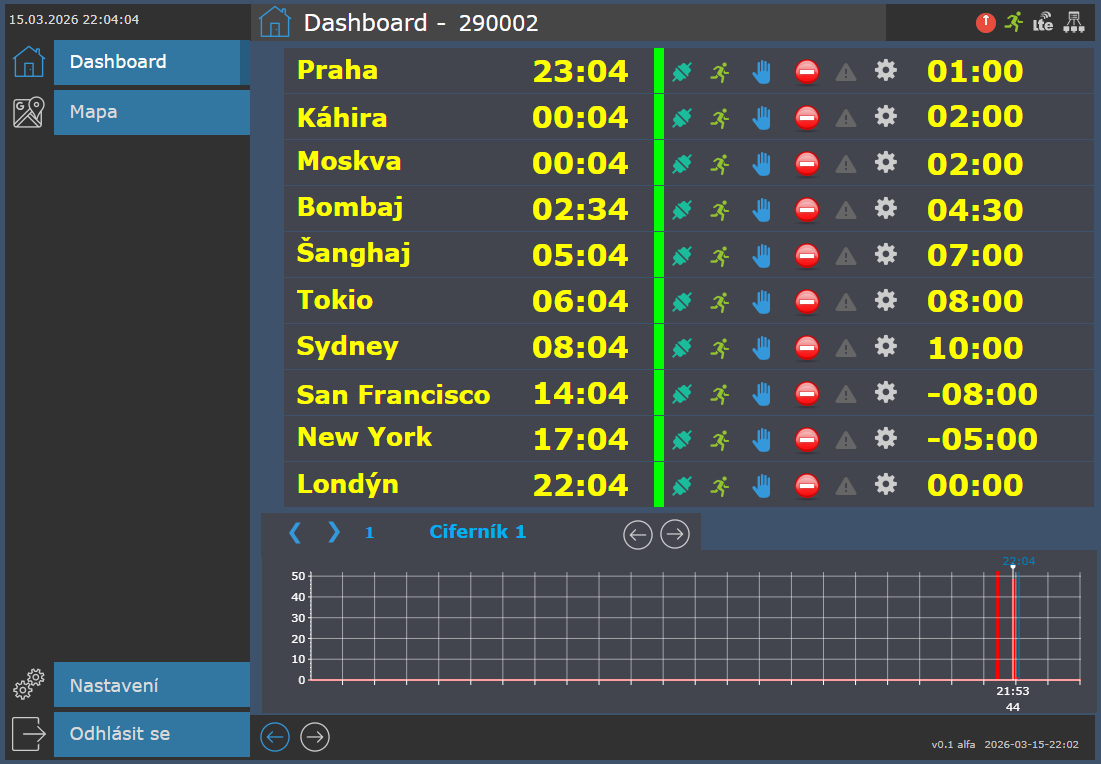

Velkou výhodou platformy Foxtrot je, že vizualizace běží přímo v PLC. Pro tento projekt je použita webová vizualizace vytvořená v nástroji WebMaker, který je určen pro tvorbu webových stránek pro systémy Tecomat s webovým serverem. Foxtrot 2 má integrovaný webový server, podporuje HTTP i HTTPS, webové API, REST API a přístup ke zvoleným proměnným přes webové rozhraní. Díky tomu může obsluha z běžného prohlížeče sledovat dashboard, diagnostiku jednotlivých hodin, stav komunikace, napájení i synchronizaci času. Pro zobrazení analogových ciferníků je ve vizualizaci využit HTML5 canvas v kombinaci s knihovním prvkem fbAnalogClockFlat.
Stavové a diagnostické informace o hodinách jsou dále předávány do nadřazených systémů pomocí protokolu MQTT. Ten Teco podporuje jako lehký a komunikačně nenáročný telemetrický protokol vhodný pro IoT a vzdálený sběr dat. V praxi to umožňuje online publikovat stavy jednotlivých ciferníků, poruchové hlášky, servisní informace i provozní údaje do dispečerských, dohledových nebo cloudových aplikací.
Vzdálený servisní přístup je zajištěn pomocí služby TecoRoute, která umožňuje bezpečnou správu PLC přes internet bez nutnosti veřejné IP adresy nebo speciálního dodatečného hardwaru. Připojení je možné jak z vývojového prostředí Mosaic, tak z běžného webového prohlížeče. To výrazně zjednodušuje diagnostiku, servisní zásahy i případné úpravy aplikace bez nutnosti fyzické přítomnosti technika na místě instalace.
Systém zároveň ukládá provozní a stavové informace do souborů ve vnitřním úložišti PLC. CP-2005 disponuje 1 MB paměti pro uživatelský program, 128 MB interním diskem pro soubory, 16 MB RAM diskem, volitelným Databoxem 128/256 kB, podporou microSD karet až do 1 TB a žurnálovacím souborovým systémem; součástí je také integrovaný datalogger. V případě poruchy nebo nestandardního stavu může aplikace odesílat upozornění e-mailem přes SMTP a díky LTE variantě i formou SMS zpráv.
