Kompletní systém řízení a vizualizace technologií rodinného domu v Kroměříži

Popis reference

  • Země: Česká republika
  • Název akce: Kompletní systém řízení technologií rodinného domu v Kroměříži
  • Realizace: EV COMP, s.r.o.
  • Rok realizace: 2010
  • Řídicí systém: Centrální jednotka Foxtrot CP-1004
  • Programové vybavení: Vestavěný web server PLC CP-1016

V průběhu roku 2010 byla provedena implementace systému inteligentní elektroinstalace Foxtrot do novostavby rodinného domu v Kroměříži.

Systém se skládá z rozvodné skříně osazené řídicím automatem Foxtrot CP-1004  a periferních prvků iNELS a ovládá následující okruhy:

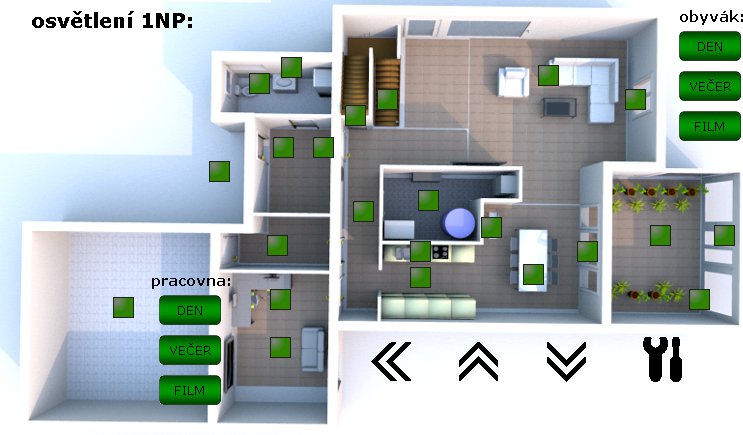

  • Osvětlení

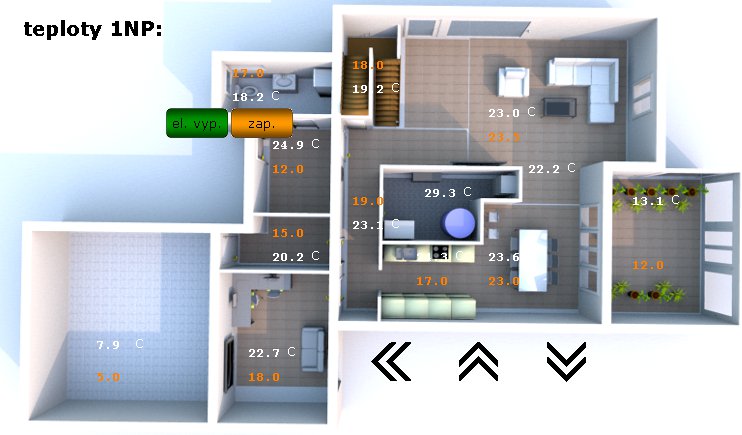

  • Podlahové elektrické topení

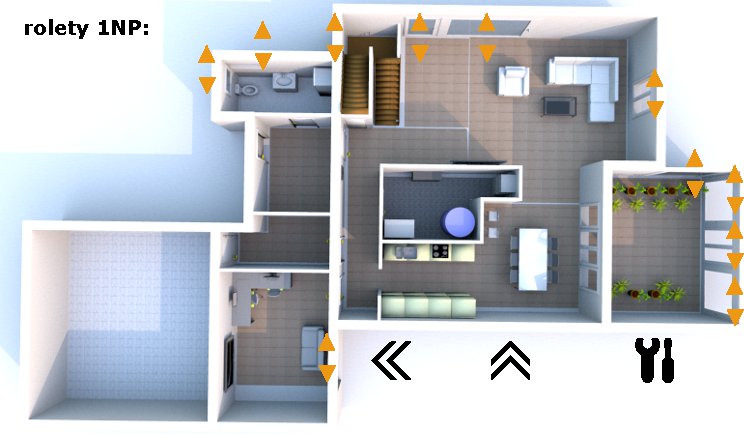

  • Venkovní rolety
  • Solar

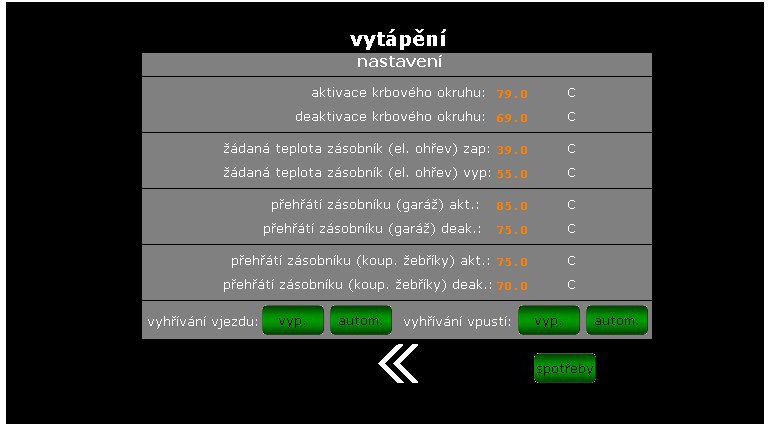

  • Krbová vložka
  • Vzduchotechnika + Tepelné čerpadlo
  • Akumulace s elektrickými spirálami
  • Vyhřívané střešní vpusti
  • Vyhřívaná venkovní dlažba (proti sněhu)
  • Vstupní branka
  • Vjezdová brána
  • Vrata do garáže
  • Vchodové dveře, i zamykání
  • Zahradní domek (osvětlení, vytápění)
  • Závlaha

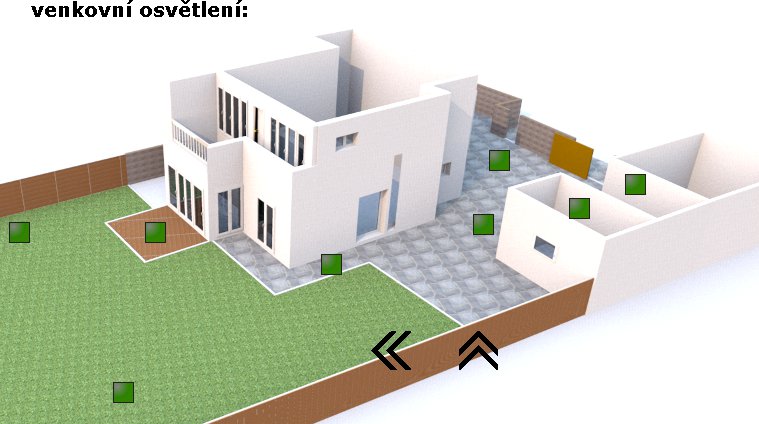

  • Venkovní osvětlení
  • Zabezpečovací systém

Do systému jsou dále integrovány následující celky:

  • Přístupový systém hlásek HeliosIP od 2N IP protokol
  • Čtečka otisků prstů DI vstup

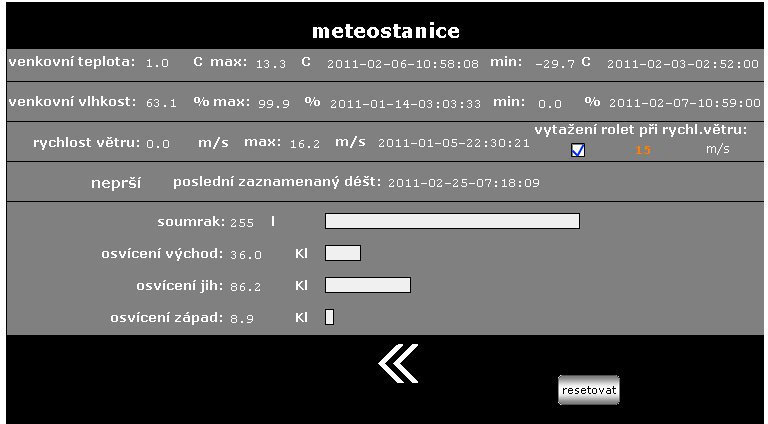

  • Meteostanice RS 485

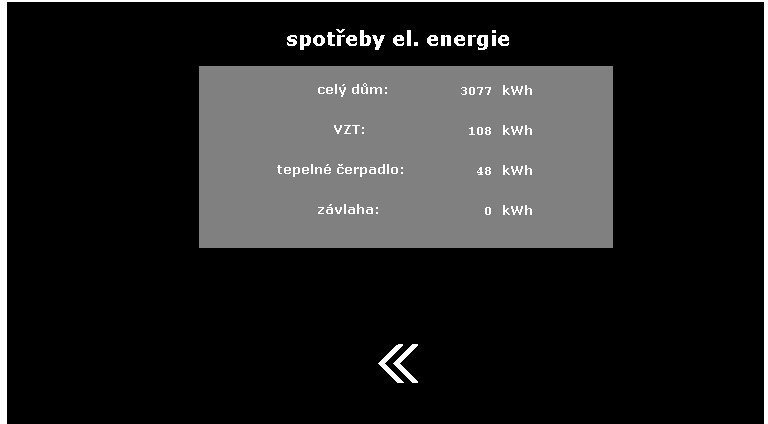

  • Měření spotřeby el energie DI vstup
  • IP kamery IP protokol
  • AV systém RTI RS 232

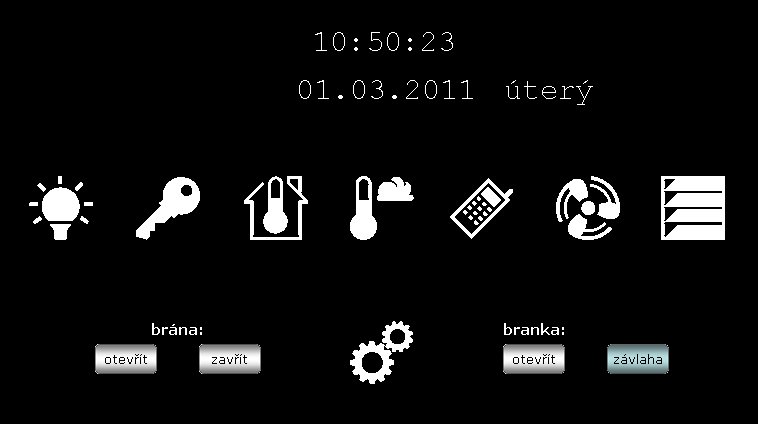

  • Pro ovládání a vizualizaci slouží WebServer:
  • PC v pracovně 1x
  • TV v obývacím pokoji 1x
  • Přenosný ovladač AV systému RTI 2x
  • Vestavěný panel od SofCon 11 1x
  • Vestavěný panel od SofCon 5,7 2x
  • Mobilní telefon 3x
  • Vzdálený přístup přes internet

AV systém celého objektu sestává z těchto částí:

  • Datové úložiště 2x2TB
  • Video + 5.1 audio zóna 2x
  • Příjem a nahrávání satelitního signálu
  • Příjem DVB-T a FM
  • Dotykový rádiový ovladač RTI 2x
  • Wifi

Systém realizoval zkušený integrátor s dlouholeými zkušenostmi společnost EV COMP.
