Systém řízení a vizualizace vícezdrojového vytápění rodinného domu ve Třtí
Popis reference
- Země: Česká republika
- Název akce: Systém řízení a vizualizace vícezdrojového vytápění rodinného domu ve Třtí
- Realizace: EVP v.o.s.
- Rok realizace: 2010
- Řídicí systém: 1 x Tecomat Foxtrot CP-1016

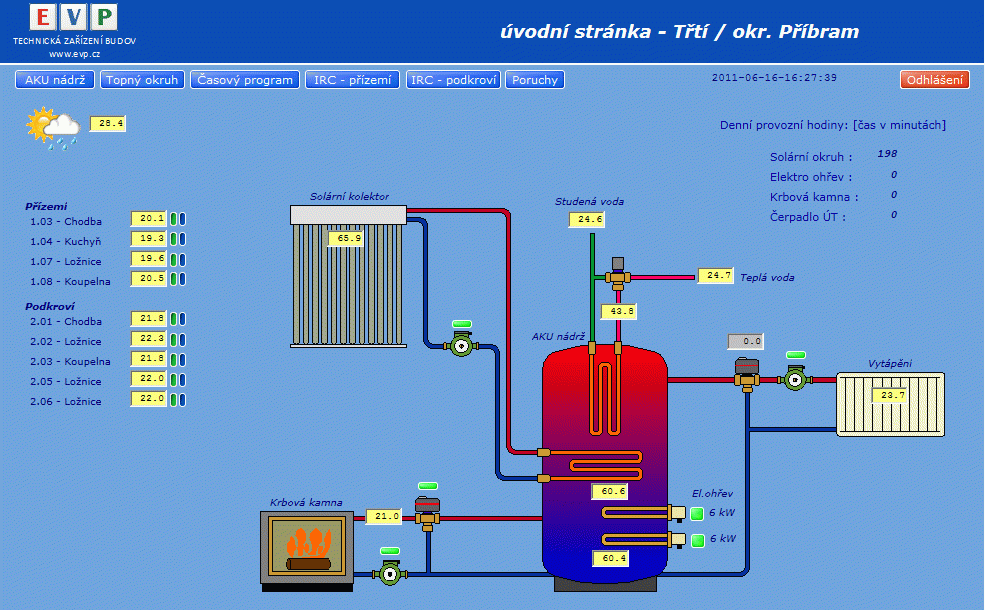

- Programové vybavení: Vestavěný web server PLC CP-1016, 11 uživatelských web stránek + 3 servisní web stránky

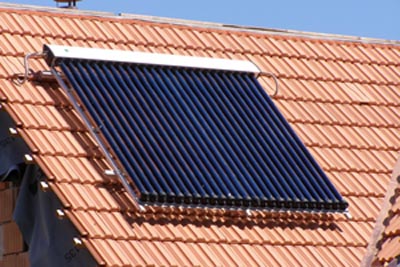

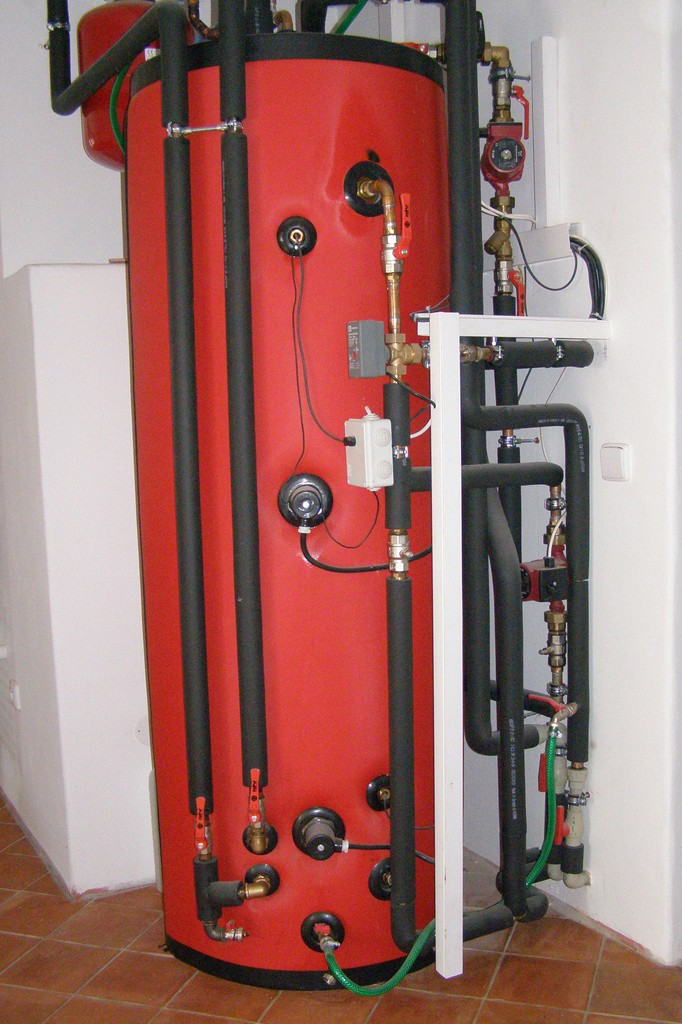

V průběhu roku 2010 realizovala společnost EVP v.o.s. systém řízení a vizualizace kompletního systému vytápění v rodinném domě ve Třtí, kde PLC Tecomat Foxtrot řídí systém několika zdrojů tepla a ohřevu TUV, který se skládá z akumulační nádrže 300 l, elektrického ohřevu nádrže o příkonu 12 kW, krbových kamen s výkonem 7 kW a solárního kolektoru systému Heat pipe o počtu 20 trubic.

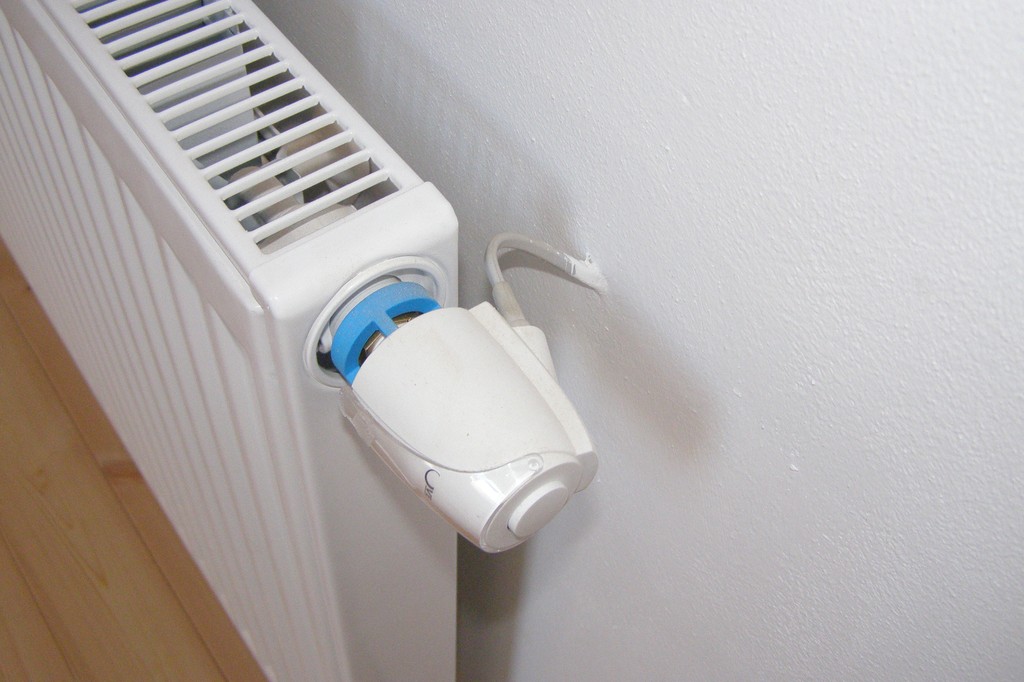

Provoz vytápění je řízen individuálně pro každou místnost dle prostorové teploty ( radiátory osazeny termo elpohony Alpha).
Součástí řídícího SW je:
- ekvitermní nabíjení aku nádrže
- průtokový ohřev TUV

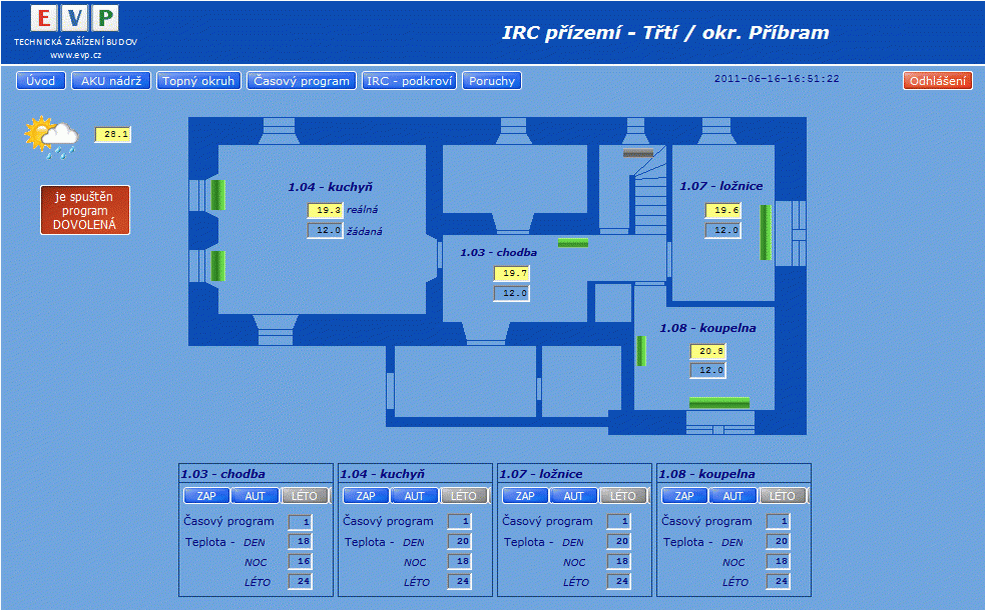

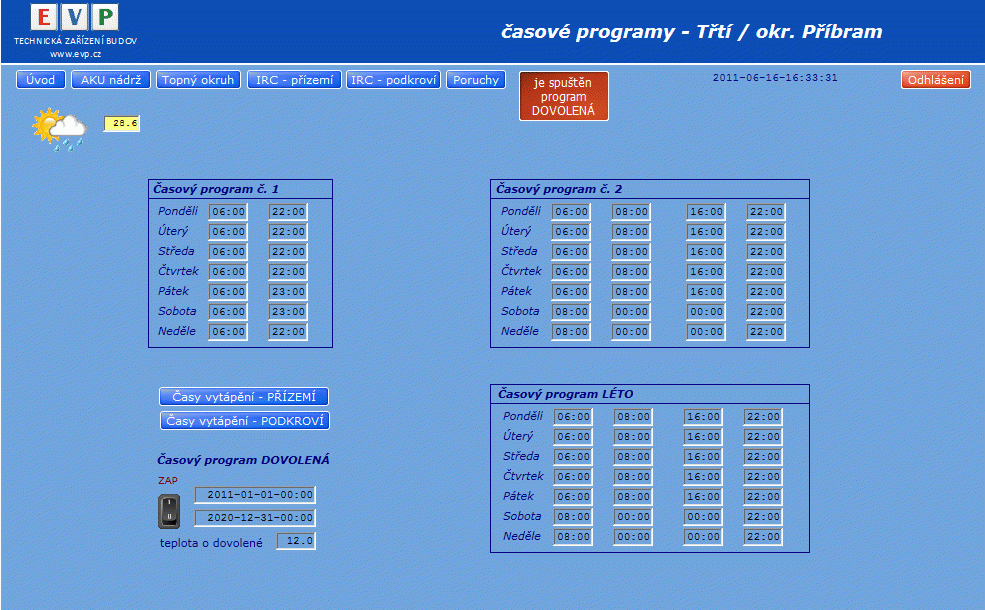

- časové programy vytápění pro každou vytápěnou místnost
- časový program dovolená (pro vytápění/temperování v době nepřítomnosti)
- časový program léto (vytápění koupelen v letním období)
- poruchové a havarijní stavy ( max/min teploty, min tlak vody v út/solárním okruhu aj)
- chlazení krbových kamen při výpadku napájení do systému vytápění (UPS)
- pravidelná archivace dat (teploty, provozní hodiny)
- odesílání emailu při výskytu poruchového stavu

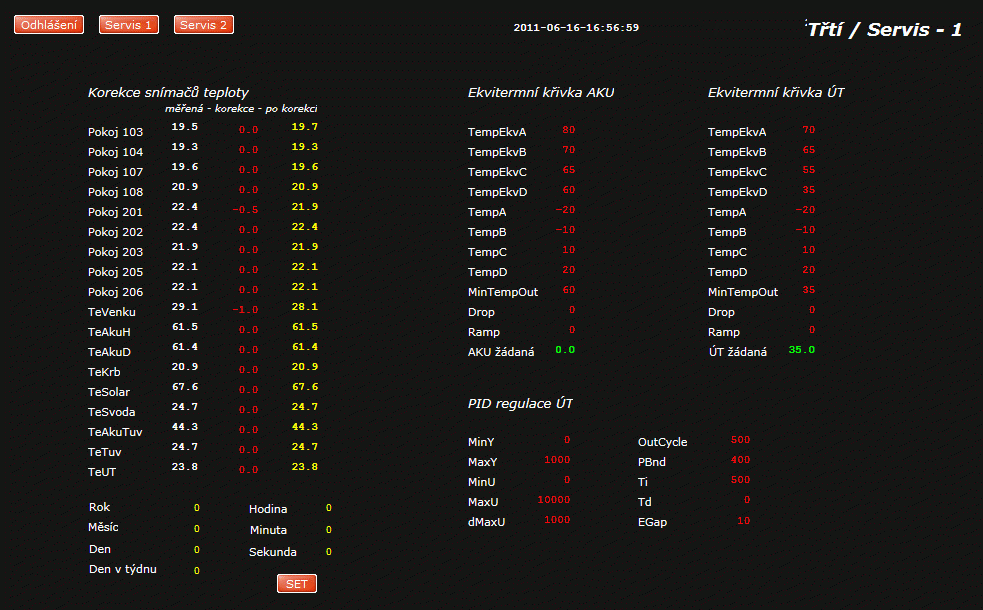

- servisní web stránky pro základní nastavení a korekce bez nutnosti použití Mosaic
- vzdálený přístup Mosaic
Použité PLC

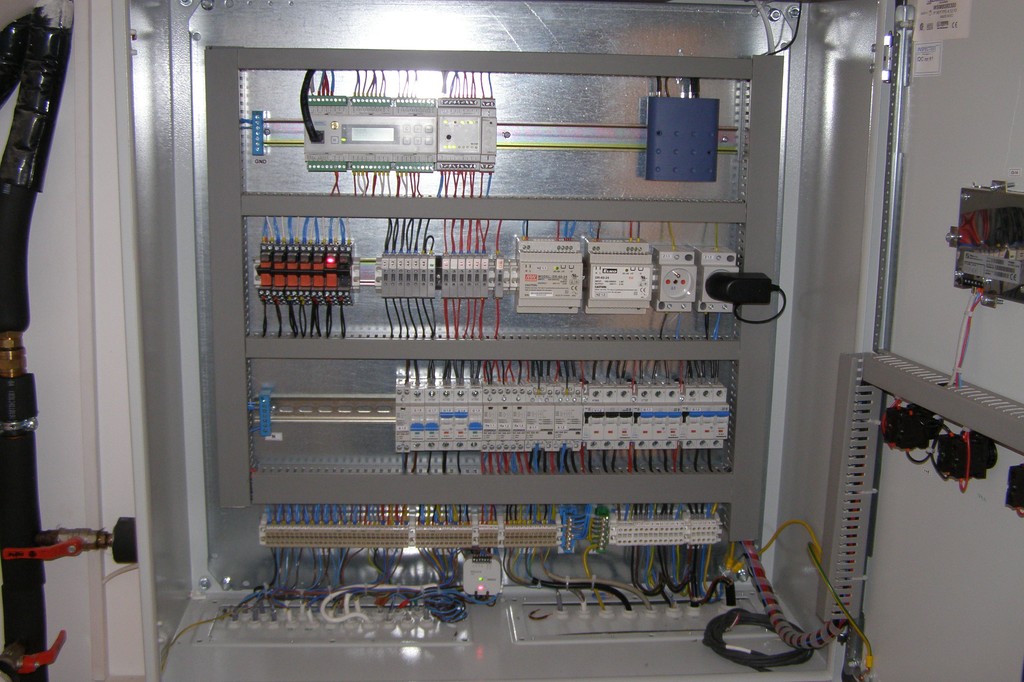

CP-1016[1x] + IB-1301[1x] + ID-14[x1] + BPS2-01M[1x] + SA2-01B[9x] + termopohon Alpha [12x]
Paměťová karta 2GB
Komunikace : router ER75i (v místě je dostupná pouze GPRS síť čili pomalé připojení) + Wifi AP (LAN)
Záložní zdroj 1000VA
